Anejo D. Criterios de clasificación, correlaciones y valores orientativos tabulados de referencia

D.1 Criterios de clasificación

Tabla D.1. Clasificación de suelos
Suelos gruesos⁽¹⁾
Gravas	Gruesas	20,0-60,0 mm
	Medias	6,0-20,0 mm
	Finas	2,0-6,0 mm
Arenas⁽²⁾	Gruesas	0,60-2,00 mm
	Medias	0,20-0,60 mm
	Finas	0,06-0,20 mm
Suelos finos^{(1) (3)}
Limos	Gruesos	0,020-0,060 mm
	Medios	0,006-0,020 mm
	Finos	0,002-0,006 mm
Arcillas ⁽⁴⁾	< 0,002 mm
Con más del 50% de las partículas distinguibles a simple vista (aprox. 0,1 mm). En función de los datos de que se disponga de ensayos SPT las arenas pueden clasificarse tal y como se indica en la tabla D.2. Con más del 50% de las partículas no distinguible a simple vista (aprox. 0,1 mm). En función de los datos de que se disponga y de la resistencia a compresión simple pueden clasificarse las arcillas tal y como se indica en la tabla D.3.

Tabla D.2. Compacidad de las arenas
Clasificación	Índice N_SPT
Muy floja	< 4
Floja	4-10
Media	11-30
Densa	31-50
Muy densa	>50

Tabla D.3. Consistencia de las arcillas
Clasificación	Resistencia a compresión simple q_u (kPa)
Muy blanda	0-25
Blanda	25-50
Media	50-100
Firme	100-200
Muy firme	200-400
Dura	> 400

Tabla D.4. Clasificación de rocas⁽¹⁾
Rocas sedimentarias: Conglomerados, Areniscas, Limolitas, Argilitas, Margas, Calizas, Calizas margosas, Calcarenitas, Dolomías, Yesos.
Rocas metamórficas: Cuarcitas, Pizarras, Esquistos, Gneises, Corneanas.
Rocas plutónicas: Granitos, Dioritas, Gabros, Pórfidos, Peridotitas.
Rocas volcánicas: Basaltos, Fonolitas, Piroclastos, Traquitas, Ofitas, Riolitas, Andesitas, Dacitas.
⁽¹⁾ En la tabla D.5 se proporcionan los criterios de la Sociedad Internacional de Mecánica de Rocas para clasificar las rocas según su grado de meteorización.

Tabla D.5. Grado de meteorización de las rocas (ISRM)
Grado	Denominación	Criterio de reconocimiento
I	Roca sana o fresca	La roca no presenta signos visibles de meteorización, pueden existir ligeras pérdidas de color o pequeñas manchas de óxidos en los planos de discontinuidad
II	Roca ligeramente meteorizada	La roca y los planos de discontinuidad presentan signos de decoloración. La roca puede estar decolorada en la pared de las juntas pero no es notorio que la pared sea más débil que la roca sana
III	Roca moderadamente meteorizada	La roca está decolorada en la pared. La meteorización empieza a penetrar hacia el interior de la roca desde las discontinuidades. El material es notablemente más débil en la pared que en la roca sana. Material débil <50% del total
IV	Roca meteorizada o muy meteorizada	Más de la mitad del material está descompuesto a suelo. Aparece roca sana o ligeramente meteorizada de forma discontinua
V	Roca completamente meteorizada	Todo el material está descompuesto a un suelo. La estructura original de la roca se mantiene intacta
VI	Suelo residual	La roca está totalmente descompuesta en un suelo y no puede reconocerse ni la textura ni la estructura original. El material permanece "in situ" y existe un cambio de volumen importante

ISRM: Sociedad Internacional de Mecánica de Rocas

Tabla D.6. Utilización de las pruebas de penetración
Tipo de Penetrómetro	Principio de Funcionamiento	Tipo	Suelo más idóneo	Terreno en que es Impracticable
Estático	Medición de la resistencia a la penetración de una punta y un vástago mediante presión	CPTE CPTU UNE-EN ISO 22476-12:2010	Arcillas y limos muy blandos. Arenas finas sueltas a densas sin gravas	Rocas, bolos, gravas, suelos cementados. Arcillas muy duras. Arenas muy compactas. Suelos muy preconsolidados y/o cementados
Dinámico	Medición de la resistencia a la penetración de una puntaza mediante golpeo con una energía normalizada	DPH UNE-EN ISO 22476-2:2008 BORRO	Arenas sueltas a medias. Limos arenosos flojos a medios	Rocas, bolos, costras, suelos muy cementados. Conglomerados
Dinámico		DPSH UNE-EN ISO 22476-2:2008	Arenas medias a muy compactas. Arcillas preconsolidadas sobre el N.F. Gravas arcillosas y arenosas	Rocas, bolos, conglomerados

Tabla D.7. Utilización de los ensayos in situ
Tipo		Descripción	Utilización para Determinar
En sondeo	Ensayo de penetración estándar (SPT) UNE-EN ISO 22476-3:2006	Nº de golpes N_SPT para hincar 30 cm de un cilindro hueco de dimensiones normalizadas. Golpeo con maza de 63,5 kg cayendo desde 76 cm	Compacidad de suelos granulares. Densidad relativa. Ángulo de rozamiento interno en suelos granulares Resistencia de arcillas preconsolidadas por encima del nivel freático
	Ensayo de molinete (Vane Test) UNE-ENV 1997-3:2002	Rotación de unas aspas dispuestas a 90° e introducidas en el terreno, midiendo el par necesario para hacerlas girar hasta que se produce el corte del suelo	Para determinar la resistencia al corte de arcillas blandas por encima o por debajo del nivel freático
	Ensayo presiométrico (P.M.T.) UNE-ENV 1997-3:2002	Dilatación, por gas a presión, de una célula cilíndrica contra las paredes de un sondeo midiendo la deformación volumétrica correspondiente a cada presión hasta llegar, eventualmente, a la rotura del terreno	Presión límite y deformabilidad de suelos granulares, arcillas duras, etc.
	Ensayo Lefranc	Medida del caudal de agua bombeada al terreno a través de un tramo de sondeo de 50 cm	Permeabilidad de suelos
	Ensayo Lugeon	Medida de los caudales bombeados a un tramo de sondeo, a presiones escalonadas, durante un tiempo de 10 min.	Permeabilidad de rocas moderadamente fisuradas
En superficie o pozo	Ensayo de carga con placa⁽¹⁾ UNE-ENV 1997-3:2002	Medida de los asientos de una placa rígida cuadrada o circular al ir aplicando cargas crecientes, llegando o no a la rotura del terreno	Relación presión asiento en suelos granulares, para la placa utilizada⁽¹⁾ Coeficiente de balasto de cualquier terreno Capacidad portante sin drenaje de suelos cohesivos
En pozo	Ensayo de bombeo	Medida de la transmisividad y coeficiente de almacenamiento del acuífero en la zona de influencia del pozo	Capacidad de agotamiento o rebaje del nivel freático
⁽¹⁾ El ensayo de carga con placa debe interpretarse con las lógicas reservas debidas a la diferencia entre las dimensiones de la placa y la de la cimentación proyectada (véase apartado E.5; Figura E.8).

Tabla D.8. Tipo y categoría de los tomamuestras
Tipo de Muestreo	Tipo de tomamuestras	Dimensiones Valores mínimos	Método de hinca	Tipo de suelo idóneo	Categoría	Tipo de suelo en que no es practicable
Manual en catas	Bloque o caja	Cubo de 200 mm	Tallada a mano	Suelos cohesivos de consistencia media a dura	A	Arenas flojas. Suelos disgregables. Gravas
	En saco	1 kg	Pico y pala	Arcillas, arenas, gravas, costras	C
	Cilindro	$\phi \ge 150 \text{ mm}$	Percusión a mano	Suelos cohesivos de consistencia blanda a media. Arena y gravilla	B	Cantos Costras
Mecánico en sondeo	Abierto de pared delgada (Shelby)	$\phi \ge 70 \text{ mm}$	Presión	Suelos cohesivos de consistencia blanda a media. Arenas sobre el nivel freático no muy compactas	A	Grava. Arenas bajo el nivel freático. Suelos arcillosos de consistencia dura. Suelos estratificados gruesos
	Abierto seccionado de pared semidelgada sin o con dispositivo de retención	$\phi \ge 80 \text{ mm}$	Presión Percusión	Como el anterior con elementos gruesos hasta 10 mm. Arenas con finos compactos bajo el nivel freático. Suelos cohesivos de consistencia media a muy firme	A/B	Grava gruesa. Arenas bajo el nivel freático. Suelos arcillosos de consistencia dura. Suelos estratificados gruesos
	Abierto bipartido de pared gruesa sin o con dispositivo de retención	$\phi \ge 80 \text{ mm}$	Percusión	Como el anterior con elementos gruesos hasta 30 mm Arena limpia bajo el nivel freático. Suelos cohesivos de consistencia dura	A/B
	Batería sencilla de perforación	$\phi \ge 86 \text{ mm}$	Rotación	Suelos arcillosos de consistencia dura. Rocas no deleznables	C	Grava, bolos, arenas. Arcillas blandas a medias
	Tubo doble/triple	$\phi \ge 86 \text{ mm}$	Rotación	Suelos arcillosos de consistencia dura. Rocas blandas o disgregables	B/A	Gravas, bolos, arenas. Arcillas muy blandas a compactas

Tabla D.9. Clasificación de la roca matriz
Ensayo de resistencia aproximado	Calificación de la Resistencia a compresión simple⁽¹⁾	Valor estimado q_u (MPa)
Se puede rayar con la uña	Especialmente débil	< 1
Se rompe con golpes de martillo moderados Se puede rayar con la navaja	Muy baja	1 a 5
Se raya difícilmente con la navaja	Baja	5 a 25
No puede rayarse con la navaja Se puede romper con un golpe de martillo	Media	25 a 50
Se requieren varios golpes de martillo para romperla	Alta	50 a 100
Difícil de romper con el martillo de geólogo	Muy alta	100 a 250
Con el martillo de geólogo sólo se pueden producir algunas esquirlas	Extremadamente alta	> 250
⁽¹⁾Alternativamente, para obtener una indicación rápida de la resistencia a la compresión simple, se recomienda la utilización del Martillo Schmidt (Esclerómetro de mano).

Tabla D.10. Apertura de las discontinuidades
Calificativo
General	De detalle	Apertura
Juntas cerradas	Muy cerradas	< 0.1 mm
	Cerradas	0,1 a 0,25 mm
	Parcialmente abiertas	0,25 a 0,50 mm
Macizo rocoso agrietado	Abiertas	0,50 a 2,5 mm
	Bastante abiertas	2,5 a 10 mm
	Apertura amplia	> 1 cm
Juntas abiertas	Apertura muy amplia	1 a 10 cm
	Apertura especialmente amplia	10 a 100 cm
	Estructura hueca	> 1 m

Tabla D.11. Rugosidad de las discontinuidades
A gran escala, en longitudes del orden del metro, se calificará la junta de alguno de los modos siguientes: Escalonada, ondulada o plana.
A menor escala, en longitudes del orden de centímetros se aplicará alguno de los siguientes calificativos: Rugosa, suave o especular.

Tabla D.12. Relleno de las discontinuidades
Clase 1: Relleno seco y de baja permeabilidad
Clase 2: Relleno húmedo sin presencia de agua libre
Clase 3: Relleno muy húmedo con aporte de agua libre
Clase 4: Relleno lavado con flujo continuo de agua
Clase 5: Relleno socavado con importantes vías de agua

Tabla D.13. Espaciamiento de las discontinuidades
Calificativo	Espaciamiento (cm)
Especialmente pequeño	< 2
Muy pequeño	2 a 6
Pequeño	6 a 20
Moderado	20 a 60
Amplio	60 a 200
Muy amplio	200 a 600
Especialmente amplio	> 600

Tabla D.14. Índice de fracturación I_f
Calificativo	Nº de Diaclasas por m³
Masivo	< 1
Poco diaclasado	1 a 3
Medianamente diaclasado	3 a 10
Bastante diaclasado	10 a 30
Muy diaclasado	30 a 60
Triturado	> 60

Tabla D.15. Persistencia de las discontinuidades
Calificativo	Persistencia (m)
Muy pequeña	< 1
Escasa	1 a 3
Media	3 a 10
Alta	10 a 20
Muy alta	> 20

Tabla D.16. Clasificación por el R.Q.D.
Clasificación	Valor del R.Q.D. (%)
Muy mala calidad	< 25
Mala calidad	25-50
Mediana calidad	50-75
Buena calidad	75-90
Excelente	90-100

Tabla D.17. Presencia de agua en las discontinuidades
Clase 1: No hay posibilidad de flujos de agua
Clase 2: No hay signos de agua
Clase 3: Signos de haber flujos de agua (manchas de óxido)
Clase 4: Humectaciones
Clase 5: Filtraciones
Clase 6: Flujo continuo de agua

Tabla D.18. Ensayos de laboratorio. Suelos
Propiedad	Ensayos	Norma
Identificación	Granulometría por tamizado Granulometría por sedimentación Comprobación de la no plasticidad Límite líquido Límite plástico Límite de retracción	UNE 103101:1995 UNE 103102:1995 UNE 103104:1993 UNE 103103:1994 UNE 103104:1993 UNE 103108:1996
Estado	Humedad natural Peso específico aparente Peso específico de las partículas	UNE-EN ISO 17892-1:2015 UNE103301:1994 UNE-EN ISO 17892-3:2018
Resistencia	Compresión simple Corte directo consolidado y drenado (C.D) Corte directo sin consolidar y sin drenar (UU) Triaxial en cualquier situación de consolidación y drenaje	UNE 103400:1993 UNE103401:1998 UNE103401:1998 UNE-EN ISO 17892-9:2019
Deformabilidad	Ensayo edométrico	UNE103405:1994
Colapsabilidad	Inundación en edómetro	UNE 103406:2006
Expansividad	Presión de hinchamiento nulo en edómetro Hinchamiento libre en edómetro Ensayo Lambe	UNE 103602:1996 UNE103601:1996 UNE 103600:1996
Compactación	Proctor normal Proctor modificado	UNE 103500:1994 UNE 103501:1994
Contenido químico	Contenido en carbonatos Contenido cualitativo de sulfatos Contenido en materia orgánica	UNE 103200:1993 UNE 103202:2019 UNE 103204:2019

Tabla D.19. Ensayos de laboratorio. Roca matriz
Propiedad	Ensayos	Norma
Estado	Humedad natural Porosidad Densidad Absorción	ISRM parte 1:1977 ISRM parte 1:1977 ISRM parte 1:1977 ISRM parte 1:1977
Resistencia	Compresión simple Carga puntual Brasileño Resistencia al corte en discontinuidades	UNE 22950-1:1990 UNE 146510:2008 UNE 22950-2:1990 -
Durabilidad	Desmoronamiento Ciclos de sequedad-Humedad	UNE 146510:2018 NLT 251:1996
Petrografía	Lámina delgada	-

Tabla D.20. Denominación matizada de suelos granulares⁽¹⁾
Porcentaje de finos < 35%
Denominación		% de arcilla y limo
Nombre principal	Grava o arena	-
Nombre secundario	Arenosa o con grava	-
Con indicios de	Limos o arcillas	1-10
Algo	Limosa o arcillosa	10-20
Bastante	Limosa o arcillosa	25-35
⁽¹⁾ Los términos arcilla y arcillosa de la tabla deben emplearse cuando se trata de finos plásticos y los términos limo y limosa, cuando los finos no son plásticos o poco plásticos según el criterio de Casagrande.

Tabla D.21. Denominación matizada de suelos finos
Porcentaje de finos > 35%
Denominación		% de arena y grava
Nombre principal	Arcilla o limo	< 35
Nombre secundario	Arenosa/o o con grava	35-65

Tabla D.22. Clasificación de la agresividad química de suelos, rocas y aguas (EHE)
Tipo de Medio agresivo	Parámetros⁽¹⁾	Tipo de exposición
Tipo de Medio agresivo	Parámetros⁽¹⁾	Q_a Ataque débil	Q_b Ataque medio	Q_c Ataque fuerte
Agua	Valor del pH	6,5-5,5	5,5-4,5	< 4,5
	CO₂ agresivo (mg CO₂/l)	15-40	40-100	> 100
	Ión amonio (mg NH₄⁺/l)	15-30	30-60	> 60
	Ión magnesio (mg Mg²⁺/l)	300-1000	1000-3000	> 3000
	Ión sulfato (mg SO₄^2-/l)	200-600	600-3000	> 3000
	Residuo seco a 110º C (mg/l)	75-150	50-75	< 50
Suelo	Grado de acidez Baumann-Gully	> 20	-⁽¹⁾	-⁽¹⁾
Suelo	Ión Sulfato (mg SO₄^2-/kg de suelo seco)	2000-3000	3000-12000	> 12000
⁽¹⁾ Estas condiciones no se dan en la práctica

Tabla D.23. Valores orientativos de N_SPT, resistencia a compresión simple y módulo de elasticidad de suelos
Tipo de suelo	N_SPT	q_u (kN/m²)	E (MN/m²)
Suelos muy flojos o muy blandos	< 10	0 - 80	< 8
Suelos flojos o blandos	10 - 25	80 - 150	8 – 40
Suelos medios	25 - 50	150 - 300	40 – 100
Suelos compactos o duros	50 – Rechazo	300 - 500	100 – 500
Rocas blandas	Rechazo	500 – 5.000	500 – 8.000
Rocas duras	Rechazo	5.000 – 40.000	8.000 – 15.000
Rocas muy duras	Rechazo	> 40.000	>15.000

Tabla D.24. Valores orientativos del coeficiente de Poisson
Tipo de suelo	Coeficiente de Poisson
Arcillas blandas normalmente consolidadas	0,40
Arcillas medias	0,30
Arcillas duras preconsolidadas	0,15
Arenas y suelos granulares	0,30

Tabla D.25. Presiones admisibles a efectos orientativos
Terreno	Tipos y condiciones	Presión admisible [Mpa]	Observaciones
Rocas	Rocas ígneas y metamórficas sanas ⁽¹⁾ (Granito, diorita, basalto, gneis)	10	Para los valores apuntados se supone que la cimentación se sitúa sobre roca no meteorizada
	Rocas metamórficas foliadas sanas ^{(1), (2)} (Esquistos, pizarras)	3
	Rocas sedimentarias sanas ^{(1), (2)}: Pizarras cementadas, limolitas, areniscas, calizas sin karstificar, conglomerados cementados	1 a 4
	Rocas arcillosas sanas ^{(2), (4)}	0,5 a 1
	Rocas diaclasadas de cualquier tipo con espaciamiento de discontinuidades superior a 0,30m, excepto rocas arcillosas	1
	Calizas, areniscas y rocas pizarrosas con pequeño espaciamiento de los planos de estratificación⁽³⁾ Rocas muy diaclasadas o meteorizadas⁽³⁾	-
Suelos granulares (% finos inferior al 35% en peso)	Gravas y mezclas de arena y grava, muy densas	>0,6	Para anchos de cimentación (B) mayor o igual a 1 m y nivel freático situado a una profundidad mayor al ancho de la cimentación (B) por debajo de ésta
	Gravas y mezclas de grava y arena, medianamente densas a densas	0,2 a 0,6
	Gravas y mezclas de arena y grava, sueltas	<0,2
	Arena muy densa	>0,3
	Arena medianamente densa	0,1 a 0,3
	Arena suelta	<0,1
Suelos finos (% de finos superior al 35% en peso)	Arcillas duras	0,3 a 0,6	Los suelos finos normalmente consolidados y ligeramente sobreconsolidados en los que sean de esperar asientos de consolidación serán objeto de un estudio especial. Los suelos arcillosos potencialmente expansivos serán objeto de un estudio especial
	Arcillas muy firmes	0,15 a 0,3
	Arcillas firmes	0,075 a 0,15
	Arcillas y limos blandos	<0,075
	Arcillas y limos muy blandos
Suelos orgánicos		Estudio especial
Rellenos		Estudio especial
Los valores indicados serán aplicables para estratificación o foliación subhorizontal. Los macizos rocosos con discontinuidades inclinadas, especialmente en las cercanías de taludes, deben ser objeto de análisis especial. Se admiten pequeñas discontinuidades con espaciamiento superior a 1 m. Estos casos deben ser investigados "in situ" Estas rocas son susceptibles de hinchar por efecto de la relajación de tensiones asociada a las excavaciones. También son susceptibles de reblandecerse por efecto de su exposición al agua.

Tabla D.26. Valores orientativos de densidades de suelos
Tipo de suelo	$\gamma_{sat} \text{ (kN/m}^3\text{)}$	$\gamma_d \text{ (kN/m}^3\text{)}$
Grava	20 – 22	15 – 17
Arena	18 – 20	13 – 16
Limo	18 – 20	14 – 18
Arcilla	16 – 22	14 – 21

Tabla D.27. Propiedades básicas de los suelos
Clase de suelo		Peso específico aparente (kN/m³)	Ángulo de rozamiento interno
Terreno natural	Grava	19 – 22	34º - 45º
	Arena	17 – 20	30º - 36º
	Limo	17 – 20	25º – 32º
	Arcilla	15 – 22	16º – 28º
Rellenos	Tierra vegetal	17	25º
	Terraplén	17	30º
	Pedraplén	18	40º

Tabla D.28. Valores orientativos del coeficiente de Permeabilidad
Tipo de suelo	k_z (m/s)
Grava limpia	> 10^-2
Arena limpia y mezcla de grava y arena limpia	10^-2 – 10^-5
Arena fina, limo, mezclas de arenas, limos y arcillas	10^-5 – 10^-9
Arcilla	< 10^-9

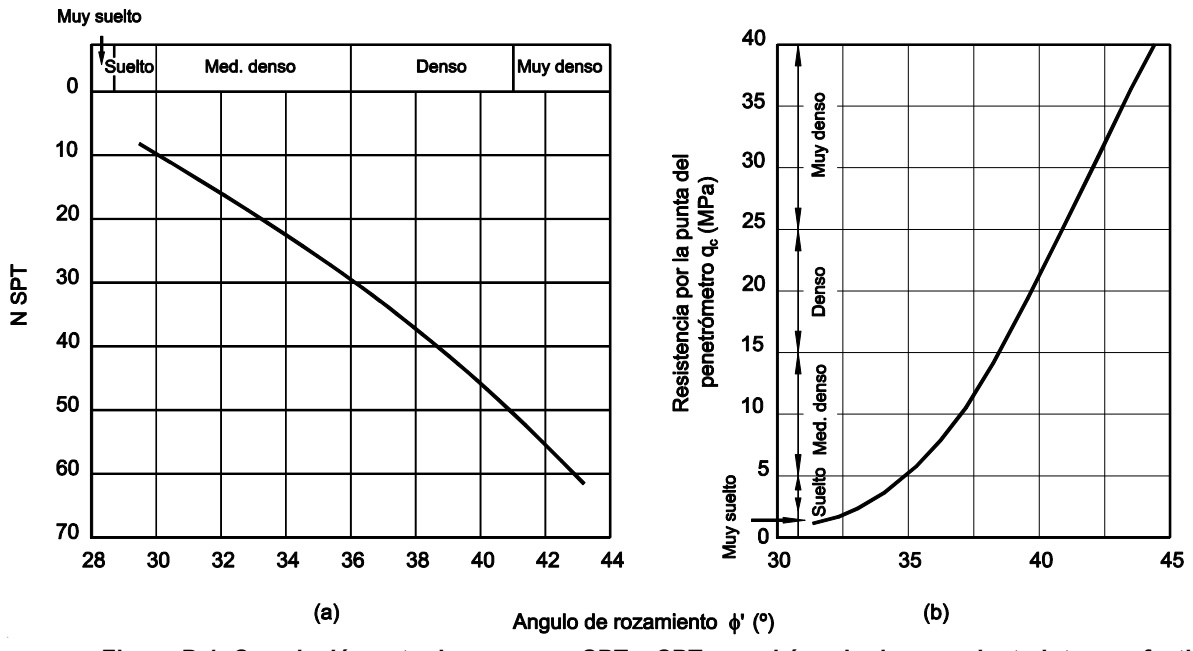

Figura D.1. Correlación entre los ensayos SPT y con el ángulo de rozamiento interno efectivo en suelos granulares

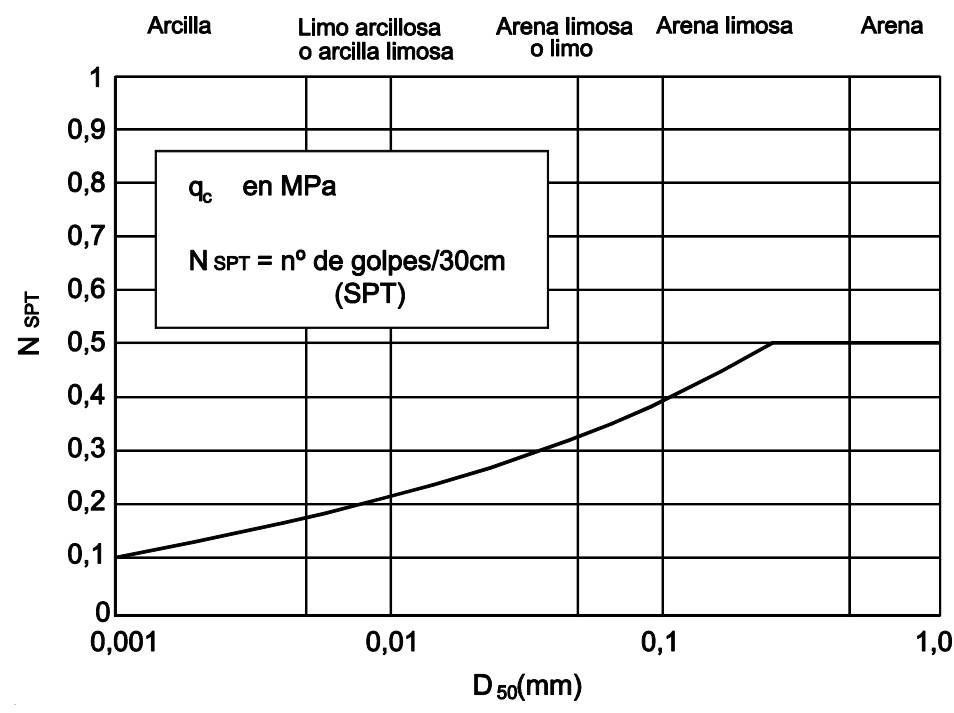

Figura D.2. Correlación entre los ensayos SPT y CPT

Tabla D.29. Valores orientativos del coeficiente de balasto, K₃₀
Tipo de suelo	K₃₀ (MN/m³)
Arcilla blanda	15 – 30
Arcilla media	30 – 60
Arcilla dura	60 – 200
Limo	15 – 45
Arena floja	10 – 30
Arena media	30 – 90
Arena compacta	90 – 200
Grava arenosa floja	70 – 120
Grava arenosa compacta	120 – 300
Margas arcillosas	200 – 400
Rocas algo alteradas	300 – 5.000
Rocas sanas	>5.000
