1 Generalidades

1.1 Ámbito de aplicación

1. Esta sección se aplica a los edificios de viviendas de nueva construcción, tengan o no locales destinados a otros usos, en lo referente a la recogida de los residuos ordinarios generados en ellos.
2. Para los edificios y locales con otros usos la demostración de la conformidad con las exigencias básicas debe realizarse mediante un estudio específico adoptando criterios análogos a los establecidos en esta sección.

1.2 Procedimiento de verificación

1. Para la aplicación de esta sección debe seguirse la secuencia de verificaciones que se expone a continuación.
2. Cumplimiento de las condiciones de diseño y dimensionado del apartado 2 relativas al sistema de almacenamiento y traslado de residuos:
   1. la existencia del almacén de contenedores de edificio y las condiciones relativas al mismo, cuando el edificio esté situado en una zona en la que exista recogida puerta a puerta de alguna de las fracciones de los residuos ordinarios;
   2. la existencia de la reserva de espacio y las condiciones relativas al mismo, cuando el edificio esté situado en una zona en la que exista recogida centralizada con contenedores de calle de superficie de alguna de las fracciones de los residuos ordinarios;
   3. las condiciones relativas a la instalación de traslado por bajantes, en el caso de que se haya dispuesto ésta;
   4. la existencia del espacio de almacenamiento inmediato y las condiciones relativas al mismo.
3. Cumplimiento de las condiciones de mantenimiento y conservación del apartado 3.

2 Diseño y dimensionado

2.1 Almacén de contenedores de edificio y espacio de reserva

1. Cada edificio debe disponer como mínimo de un almacén de contenedores de edificio para las fracciones de los residuos que tengan recogida puerta a puerta, y, para las fracciones que tengan recogida centralizada con contenedores de calle de superficie, debe disponer de un espacio de reserva en el que pueda construirse un almacén de contenedores cuando alguna de estas fracciones pase a tener recogida puerta a puerta.
2. En el caso de viviendas aisladas o agrupadas horizontalmente, el almacén de contenedores de edificio y el espacio de reserva pueden disponerse de tal forma que sirvan a varias viviendas.

2.1.1 Situación

1. El almacén y el espacio de reserva, en el caso de que estén fuera del edificio, deben estar situados a una distancia del acceso del mismo menor que 25 m.
2. El recorrido entre el almacén y el punto de recogida exterior debe tener una anchura libre de 1,20 m como mínimo, aunque se admiten estrechamientos localizados siempre que no se reduzca la anchura libre a menos de 1 m y su longitud no sea mayor que 45 cm. Cuando en el recorrido existan puertas de apertura manual éstas deben abrirse en el sentido de salida. La pendiente debe ser del 12 % como máximo y no deben disponerse escalones.

2.1.2 Superficie

2.1.2.1 Superficie útil del almacén

1. La superficie útil del almacén debe calcularse mediante la fórmula siguiente:

   $$S = 0,8 \cdot P \cdot \sum (T_f \cdot G_f \cdot C_f \cdot M_f)$$ (2.1)

   siendo
   S la superficie útil [m²];
   P el número estimado de ocupantes habituales del edificio que equivale a la suma del número total de dormitorios sencillos y el doble de número total de dormitorios dobles;
   T_f el período de recogida de la fracción [días];
   G_f el volumen generado de la fracción por persona y día [dm³/(persona·día)], que equivale a los siguientes valores:

   • Papel / cartón: 1,55
   • Envases ligeros: 8,40
   • Materia orgánica: 1,50
   • Vidrio: 0,48
   • Varios: 1,50
   C_f el factor de contenedor [m²/l], que depende de la capacidad del contenedor de edificio que el servicio de recogida exige para cada fracción y que se obtiene de la tabla 2.1;

   Tabla 2.1 Factor de contenedor

   Capacidad del contenedor de edificio en l	Cf en m2/l
   120	0,0050
   240	0,0042
   330	0,0036
   600	0,0033
   800	0,0030
   1.100	0,0027

   M_f un factor de mayoración que se utiliza para tener en cuenta que no todos los ocupantes del edificio separan los residuos y que es igual a 4 para la fracción varios y a 1 para las demás fracciones.
2. Con independencia de lo anteriormente expuesto, la superficie útil del almacén debe ser como mínimo la que permita el manejo adecuado de los contenedores.

2.1.2.2 Superficie del espacio de reserva

1. La superficie de reserva debe calcularse mediante la fórmula siguiente:

   $$S_R = P \cdot \sum (F_f \cdot M_f)$$ (2.2)

   siendo
   S_R la superficie de reserva [m²];
   P el número estimado de ocupantes habituales del edificio que equivale a la suma del número total de dormitorios sencillos y el doble de número total de dormitorios dobles;
   F_f el factor de fracción [m²/persona], que se obtiene de la tabla 2.2.

   Tabla 2.2 Factor de fracción

   Fracción	Ff en m2/persona
   Papel / cartón	0,039
   Envases ligeros	0,060
   Materia orgánica	0,005
   Vidrio	0,012
   Varios	0,038

   M_f un factor de mayoración que se utiliza para tener en cuenta que no todos los ocupantes del edificio separan los residuos y que es igual a 4 para la fracción varios y a 1 para las demás fracciones.
2. Con independencia de lo anteriormente expuesto, la superficie de reserva debe ser como mínimo la que permita el manejo adecuado de los contenedores.

2.1.3 Otras características

1. El almacén de contenedores debe tener las siguientes características:
   1. su emplazamiento y su diseño deben ser tales que la temperatura interior no supere 30º;
   2. el revestimiento de las paredes y el suelo debe ser impermeable y fácil de limpiar; los encuentros entre las paredes y el suelo deben ser redondeados;
   3. debe contar al menos con una toma de agua dotada de válvula de cierre y un sumidero sifónico antimúridos en el suelo;
   4. debe disponer de una iluminación artificial que proporcione 100 lux como mínimo a una altura respecto del suelo de 1 m y de una base de enchufe fija 16A 2p+T según UNE 20.315:2017;
   5. satisfará las condiciones de protección contra incendios que se establecen para los almacenes de residuos en el apartado 2 de la Sección SI-1 del DB-SI Seguridad en caso de incendio;
   6. en el caso de traslado de residuos por bajante, si se dispone una tolva intermedia para almacenar los residuos hasta su paso a los contenedores, ésta debe ir provista de una compuerta para su vaciado y limpieza, así como de un punto de luz que proporcione 1.000 lúmenes situado en su interior sobre la compuerta, y cuyo interruptor esté situado fuera de la tolva.

2.2 Instalaciones de traslado por bajantes

2.2.1 Condiciones generales

1. Las compuertas de vertido deben situarse en zonas comunes y a una distancia de las viviendas menor que 30 m, medidos horizontalmente.
2. El traslado del vidrio no se debe realizar mediante el sistema de traslado por bajantes.

2.2.2 Condiciones particulares de las bajantes

1. Las bajantes deben ser metálicas o de cualquier material de clase de reacción al fuego A1, impermeable, anticorrosivo, imputrescible y resistente a los golpes. Las superficies interiores deben ser lisas.
2. Las bajantes deben separarse del resto de los recintos del edificio mediante muros que en función de las características de resistencia a fuego sean de clase EI-120.
3. Las bajantes deben disponerse verticalmente, aunque pueden realizarse cambios de dirección respecto a la vertical no mayores que 30º. Para evitar los ruidos producidos por una velocidad excesiva en la caída de los residuos, cada 10 m de conducto debe disponerse una acodadura con cuatro codos de 15º cada uno como máximo según la figura 2.1, o adoptarse otra solución que produzca el mismo efecto.
4. Las bajantes deben tener un diámetro de 450 mm como mínimo.
5. Las bajantes de los sistemas de traslado por gravedad deben ventilarse por el extremo superior con un aspirador estático y, en dicho extremo, debe disponerse una toma de agua con racor para manguera y una compuerta para limpieza dotada de cierre hermético y cerradura.
6. Las bajantes de los sistemas neumáticos deben conectarse a un conducto de ventilación de una sección no menor que 350 cm².

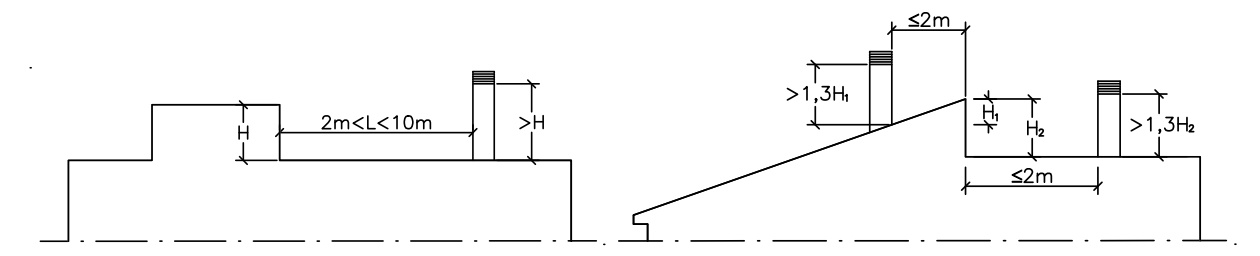

7. El extremo superior de la bajante en los sistemas de traslado por gravedad y del conducto de ventilación en los sistemas neumáticos deben desembocar en un espacio exterior adecuado de tal manera que (véase la figura 2.2) el tramo exterior sobre la cubierta tenga una altura de 1 m como mínimo y supere las siguientes alturas en función de su emplazamiento:
   1. la altura de cualquier obstáculo que esté a una distancia comprendida entre 2 y 10 m;
   2. 1,3 veces la altura de cualquier obstáculo que esté a una distancia menor o igual que 2 m.

8. En el extremo inferior de la bajante en los sistemas de traslado por gravedad debe disponerse una compuerta de cierre y un sistema que impida que, como consecuencia de la acumulación de los residuos en el tramo de la bajante inmediatamente superior a la compuerta de cierre, los residuos alcancen la compuerta de vertido más baja.

2.2.3 Condiciones particulares de las compuertas de vertido

1. Las compuertas de vertido deben ser metálicas o de material con clase de reacción al fuego A1, impermeable, anticorrosivo, imputrescible y resistente a los golpes. En función de las características de resistencia a fuego deben ser de clase EI-60. Las superficies interiores deben ser lisas.
2. Para que la unión de las compuertas con las bajantes sea estanca, debe disponerse un cierre con burlete elástico o adoptarse otra solución que produzca el mismo efecto.
3. Las compuertas deben ser de tal forma que permitan
   1. el vertido de los residuos con facilidad;
   2. su limpieza interior con facilidad;
   3. el acceso para eliminar los atascos que se produzcan en las bajantes.
4. Las compuertas deben ir provistas de cierre hermético y silencioso. Para evitar que cuando haya una compuerta abierta se pueda abrir otra, debe disponerse un sistema de enclavamiento eléctrico o adoptarse otra solución que produzca el mismo efecto.
5. Cuando las compuertas sean circulares deben tener un diámetro comprendido entre 300 y 350 mm y, cuando sean rectangulares, deben tener unas dimensiones comprendidas entre 300x300 y 350x350 mm.

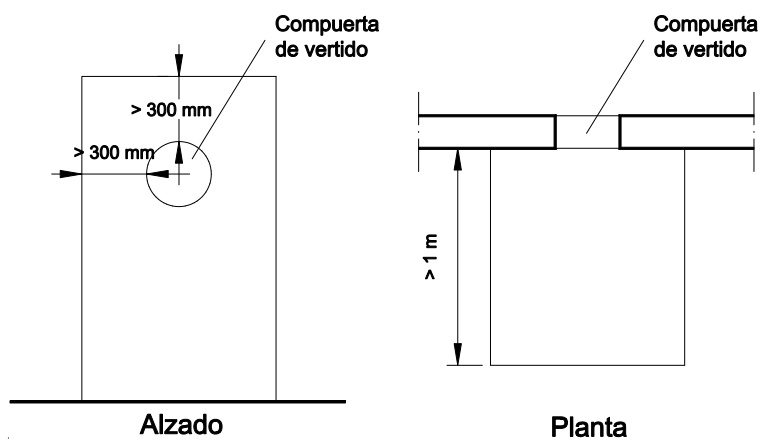

6. La zona situada alrededor de la compuerta y el suelo adyacente de acuerdo con la figura 2.3 deben revestirse con un acabado impermeable que sea fácilmente lavable.

2.2.4 Condiciones particulares de las estaciones de carga de los sistemasneumáticos

1. La estación de carga debe disponer de un tramo vertical de 2,5 m de bajante para almacenamiento de los residuos, una válvula de residuos situada en el extremo inferior del tramo vertical y una válvula de aire situada a la misma altura que la válvula de residuos.
2. Las estaciones de carga deben situarse en un recinto que tenga las siguientes características:
   1. los cerramientos deben dimensionarse para una depresión de 2,95 kPa como mínimo;
   2. debe disponer de una iluminación artificial que proporcione 100 lux como mínimo a una altura respecto del suelo de 1 m y de una base de enchufe fija 16A 2p+T según UNE 20.315:1994;
   3. debe disponer de una puerta de acceso batiente hacia fuera;
   4. el revestimiento de las paredes y el suelo debe ser impermeable y fácil de limpiar y el de aquel último debe ser además antideslizante; los encuentros entre las paredes y el suelo deben ser redondeados;
   5. debe contar al menos con una toma de agua dotada de válvula de cierre y un desagüe antimúridos.

2.3 Espacios de almacenamiento inmediato en las viviendas

1. Deben disponerse en cada vivienda espacios para almacenar cada una de las cinco fracciones de los residuos ordinarios generados en ella.
2. En el caso de viviendas aisladas o agrupadas horizontalmente, para las fracciones de papel / cartón y vidrio, puede utilizarse como espacio de almacenamiento inmediato el almacén de contenedores de edificio.
3. La capacidad de almacenamiento para cada fracción debe calcularse mediante la siguiente fórmula:

   C = CA · P_v (2.3)

   siendo
   C la capacidad de almacenamiento en la vivienda por fracción [dm³];
   CA el coeficiente de almacenamiento [dm³/persona] cuyo valor para cada fracción se obtiene en la tabla 2.3;

   Tabla 2.3 Coeficiente de almacenamiento, CA

   Fracción	CA
   Envases ligeros	7,80
   Materia orgánica	3,00
   Papel / cartón	10,85
   Vidrio	3,36
   Varios	10,50

   P_v el número estimado de ocupantes habituales de la vivienda que equivale a la suma del número total de dormitorios sencillos y el doble de número total de dormitorios dobles.
4. Con independencia de lo anteriormente expuesto, el espacio de almacenamiento de cada fracción debe tener una superficie en planta no menor que 30x30 cm y debe ser igual o mayor que 45 dm³.
5. Los espacios destinados a materia orgánica y envases ligeros deben disponerse en la cocina o en zonas anejas auxiliares.
6. Estos espacios deben disponerse de tal forma que el acceso a ellos pueda realizarse sin que haya necesidad de recurrir a elementos auxiliares y que el punto más alto esté situado a una altura no mayor que 1,20 m por encima del nivel del suelo.
7. El acabado de la superficie de cualquier elemento que esté situado a menos de 30 cm de los límites del espacio de almacenamiento debe ser impermeable y fácilmente lavable.

3 Mantenimiento y conservación

3.1 Almacén de contenedores de edificio

1. Deben señalizarse correctamente los contenedores, según la fracción correspondiente, y el almacén de contenedores. En el interior del almacén de contenedores deben disponerse en un soporte indeleble, junto con otras normas de uso y mantenimiento, instrucciones para que cada fracción se vierta en el contenedor correspondiente.
2. Deben realizarse las operaciones de mantenimiento que, junto con su periodicidad, se incluyen en la tabla 3.1.

   Tabla 3.1 Operaciones de mantenimiento

   Operación	Periodicidad
   Limpieza de los contenedores	3 días
   Desinfección de los contenedores	1,5 meses
   Limpieza del suelo del almacén	1 día
   Lavado con manguera del suelo del almacén	2 semanas
   Limpieza de las paredes, puertas, ventanas, etc.	4 semanas
   Limpieza general de las paredes y techos del almacén, incluidos los elementos del sistema de ventilación, las luminarias, etc.	6 meses
   Desinfección, desinsectación y desratización del almacén de contenedores	1,5 meses

3.2 Instalaciones de traslado por bajantes

1. Las compuertas deben estar correctamente señalizadas según la fracción correspondiente.
2. En los recintos en los que estén situadas las compuertas deben disponerse, en un soporte indeleble, junto a otras normas de uso y mantenimiento, las instrucciones siguientes:
   1. cada fracción debe verterse en la compuerta correspondiente;
   2. no se deben verter por ninguna compuerta residuos líquidos, objetos cortantes o punzantes ni vidrio;
   3. los envases ligeros y la materia orgánica deben verterse introducidos en envases cerrados;
   4. los objetos de cartón que no quepan por la compuerta deben introducirse troceados y no deben plegarse.
3. Deben realizarse las operaciones de mantenimiento que, junto con su periodicidad, se incluyen en la tabla 3.2.

   Tabla 3.2 Operaciones de mantenimiento

   Elemento	Operación	Periodicidad
   Bajantes	Limpieza de las bajantes por gravedad. Revisión y reparación de los daños encontrados	6 meses
   	Limpieza de las bajantes neumáticas. Revisión y reparación de los daños encontrados	1 año
   	Limpieza de las compuertas de vertido	1 semana
   Recinto de estación de carga	Limpieza del suelo	1 semana
   	Limpieza de las paredes, las puertas, las ventanas, etc.	2 meses
   	Limpieza general de las paredes y techos, incluidas elementos del sistema de ventilación, luminarias, etc.	6 meses
   	Desinfección, desinsectación y desratización	6 meses

Apéndice A Termínología

Apéndice B Notación

1. En este apéndice se recogen, ordenados alfabéticamente, los símbolos correspondientes a las magnitudes que se utilizan en esta sección del DB junto con sus unidades.
   • C: capacidad de almacenamiento en la vivienda por fracción, [dm³].
   • CA: coeficiente de almacenamiento, [dm³/persona].
   • CC: capacidad de cada contenedor, [l].
   • C_f: factor de contenedor adimensional.
   • F_f: factor de fracción adimensional.
   • G_f: volumen generado de la fracción por persona y día, [dm³/(persona·día)].
   • M_f: factor de mayoración adimensional.
   • P: número estimado de ocupantes habituales del edificio.
   • P_v: número estimado de ocupantes habituales de la vivienda.
   • S: superficie útil, [m²].
   • SC: superficie necesaria para el almacenamiento y maniobra de un contenedor de edificio, [m²].
   • S_R: superficie de reserva, [m²].
   • T_f: período de recogida de la fracción, [día].
