4.1 Piezas

1. Las piezas para fábricas se designan por sus medidas modulares (medida nominal más el ancho habitual de la junta). El uso de morteros de junta delgada, o de ancho inusual modifica la relación entre las medidas nominal y modular.
2. Las piezas para la realización de fábricas se clasifican en los grupos definidos en la tabla 4.1.

3. La disposición de huecos será tal que evite riesgos de aparición de fisuras en tabiquillos y paredes de la pieza durante la fabricación, manejo o colocación.
4. La resistencia normalizada a compresión mínima de las piezas, f_b, será de 5 N/mm². No obstante, pueden aceptarse piezas con una resistencia normalizada a compresión inferior, hasta 4N/mm² en fábricas sustentantes y hasta 3 N/mm² en fábricas sustentadas, siempre que, o se limite la tensión de trabajo a compresión en estado límite último al 75% de la resistencia de cálculo de la fábrica, f_d, o bien se realicen estudios específicos sobre la resistencia a compresión de la misma.

4.2 Morteros

1. Los morteros para fábricas pueden ser ordinarios, de junta delgada o ligeros. El mortero de junta delgada se puede emplear cuando las piezas sean rectifiquen o moldeen y permitan construir el muro con tendeles de espesor entre 1 y 3 mm.
2. Los morteros ordinarios pueden especificarse por:
   1. Resistencia: se designan por la letra M seguida de la resistencia a compresión en N/mm²
   2. Dosificación en volumen: se designan por la proporción, en volumen, de los componentes fundamentales (por ejemplo 1:1:5 cemento, cal y arena) La elaboración incluirá las adiciones, aditivos y cantidad de agua, con los que se supone que se obtiene el valor de f_m supuesto.
3. El mortero ordinario para fábricas convencionales no será inferior a M1. El mortero ordinario para fábrica armada o pretensada, los morteros de junta delgada y los morteros ligeros, no serán inferiores a M4. En cualquier caso, para evitar roturas frágiles de los muros, la resistencia a la compresión del mortero no debe ser superior al 0,75 de la resistencia normalizada de las piezas.

4.3 Hormigón

1. El hormigón empleado para el relleno de huecos de la fábrica armada se caracteriza, a efectos de cálculo, por los valores de f_ck (resistencia característica a compresión) y de f_cvk (resistencia característica a corte) asociado al anterior para la aplicación de este DB, de la tabla 4.2.

2. El tamaño máximo del árido no será mayor que 10 mm cuando el hormigón rellene huecos de dimensión no menor que 50 mm, o cuando el recubrimiento de las armaduras esté entre 15 y 25 mm. No será mayor que 20 mm cuando el hormigón rellene huecos de dimensión no menor que 100 mm o cuando el recubrimiento de la armadura no sea menor que 25 mm.

4.4 Armaduras

1. Además de los aceros establecidos en EHE, se consideran aceptables los aceros inoxidables según UNE-EN 10080:2006, UNE EN 10088-1:2015 y UNE-EN 845-3:2014, y para pretensar los de EN 10138.
2. El galvanizado, o cualquier tipo de protección equivalente, debe ser compatible con las características del acero a proteger, no afectándolas desfavorablemente.
3. Como valor medio del módulo de elasticidad del acero, puede adoptarse el de 200 kN/mm²
4. La resistencia característica de anclaje por adherencia de las armaduras puede obtenerse de la tabla 4.3. Armaduras confinadas son las incluidas en secciones de hormigón de dimensiones no menores que 150 mm, o cuando el hormigón se halle confinado entre piezas. Las poco confinadas son las incluidas en mortero, o en secciones de hormigón con dimensiones menores que 150 mm, o cuando el hormigón no esté confinado entre piezas. Los valores indicados valen para hormigones de más resistencia.

5. Para armaduras prefabricadas, como las armaduras de tendel, en ausencia de datos específicos, como resistencia característica de anclaje puede considerar la resistencia característica de anclaje de las barras longitudinales.

4.5 Componentes auxiliares

1. Las barreras antihumedad serán eficaces respecto al paso del agua y a su ascenso capilar. Tendrán una durabilidad acorde al tipo de edificio. Estarán formadas por materiales que no sean fácilmente perforables al utilizarlas, y serán capaces de resistir las tensiones de cálculo de compresión sin extrusionarse.
2. Las barreras antihumedad tendrán suficiente resistencia superficial de rozamiento como para evitar el movimiento de la fábrica que descansa sobre ellas.

4.6 Fábricas

4.6.1 Categoría de la ejecución

1. A efectos de cálculo se consideran tres categorías de ejecución: A, B y C, de acuerdo con lo que se establece en el apartado 8.2.1 y en el anejo de control de este DB. En los elementos de fábrica armada se especificará sólo clases A o B. En los elementos de fábrica pretensada se especificará clase A.

4.6.2 Resistencia a compresión

1. Se define resistencia característica a la compresión de la fábrica, f_k, a la que puede determinarse mediante ensayos sobre probetas de fábrica según los criterios que se indican en las normas UNE-EN 1052-1:1999, UNE-EN 1052-2:2000, UNE-EN 1052-3:2003 y UNE-EN 1052-4:2001. Por tratarse de un material que no es isótropo, la resistencia se refiere a la dirección en que actúa el esfuerzo.
2. La resistencia característica a la compresión de la fábrica, f_k, correspondiente a un esfuerzo normal a los tendeles, se podrá tomar por referencia a los valores de la tabla 4.4, que recoge los casos más usuales, o en general, deducirla de las expresiones del Anejo C.

3. Cuando la solicitación sea paralela a los tendeles, la resistencia característica a compresión puede determinarse con el anejo C, adoptando como resistencia normalizada a compresión f_b de la pieza la correspondiente a dicha dirección.

4.6.3 Resistencia a cortante

1. Como resistencia característica a cortante, f_vk, de una fábrica con mortero ordinario y juntas llenas se puede tomar:
   • mortero ordinario y juntas llenas: $f_{vk} = f_{vko} + 0,36 \cdot \sigma_k \le 0,065 f_b$ (4.1)
   • mortero ordinario y llagas a hueso: $f_{vk} = f_{vko} + 0,45 \cdot \sigma_k \le 0,045 f_b$ (4.2)
   • mortero ordinario y tendel hueco: $f_{vk} = f_{vko} \cdot g/t + 0,36 \cdot \sigma_{kd} \le 0,050 f_b$ (4.3)
   sin superar el valor límite de la tabla 4.5, donde:
   • f_vko es la resistencia a corte puro, con tensión de compresión nula, que puede determinarse de la tabla 4.5 para morteros ordinarios;
   • $\sigma_k$ si hay compresión, la tensión característica normal media perpendicular a la tabla, debida a la compresión debida a las cargas permanentes sobre el nivel considerado,
   • f_b es la resistencia normalizada a compresión de las piezas de fábrica, con el esfuerzo actuando perpendicular a la tabla,
   • g/t en fábrica de tendeles huecos, la relación de ancho total de las dos bandas de mortero, cada una de ancho no menor de 30 mm, en los bordes exteriores de la pieza, maciza, a ancho total de muro. (véase figura 6.4).
2. El cálculo de f_vk, en las fábricas de mortero de junta delgada, con piezas de hormigón celular de autoclave, sílico-calcáreas o de hormigón, se asimila al de piezas del mismo grupo y morteros de M10 a M20.
3. El cálculo de f_vk, en fábricas de mortero ligero, se realizará según el primer punto de este apartado, adoptando como mortero el M5.
4. La resistencia a cortante puro de la fábrica f_vko, cuando contenga barreras antihumedad se determinará con el mismo criterio utilizado para las fábricas de tendel hueco.

4.6.4 Resistencia a flexión

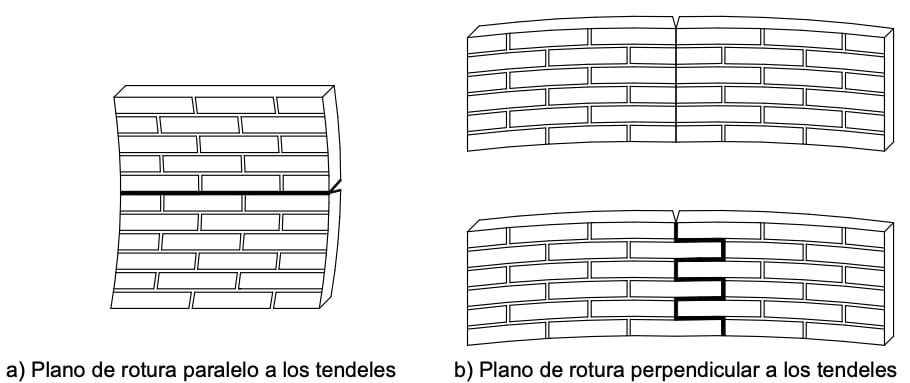

1. En función del plano de rotura, se pueden considerar dos resistencias características a flexión (figura 4.1):
   1. f_xk1, si el plano de rotura es paralelo a los tendeles
   2. f_xk2, si el plano de rotura es perpendicular a los tendeles

2. Como resistencia característica a flexión de la fábrica pueden tomarse la de la tabla 4.6
3. En el caso en que se adopten disposiciones especiales sobre la trabajabilidad del mortero y su penetración en los huecos de las piezas se podrá adoptar como resistencia a la flexotracción la de 0,1 f_k.
4. La resistencia a flexión por tendeles se empleará solamente con combinaciones de carga que incluyan acciones variables normales a la superficie de la fábrica (por ejemplo: viento). No se considerará dicha resistencia cuando la rotura de la fábrica por flexión origine el colapso o la pérdida de estabilidad del edificio o alguna de sus partes, o en caso de acción sísmica.

4.6.5 Deformabilidad

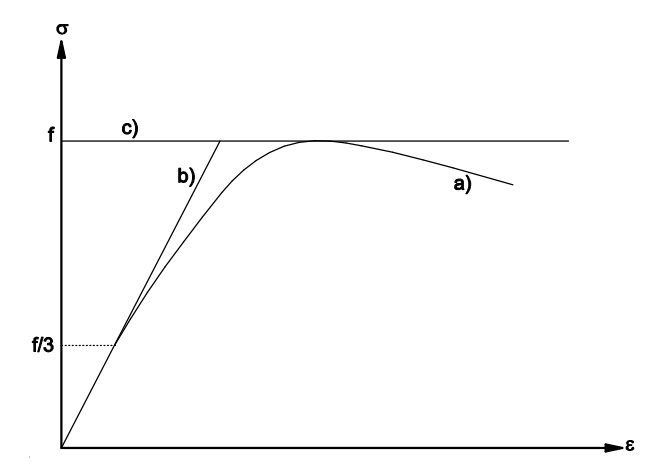

1. El diagrama tensión-deformación de la fábrica tiene la forma genérica que se representa en la figura 4.2-a. Como diagramas de cálculo pueden adoptarse los de las figuras 4.2-b o 4.2-c. Las fábricas con piezas huecas pueden presentar rotura frágil antes de desarrollar una rama horizontal y por tanto no se puede usar dicha parte del diagrama 4.2-b ni el 4.2-c
2. Como módulo de elasticidad secante instantáneo, E, de una fábrica puede tomarse igual a 1000 f_k. Para cálculos de estados límites de servicio, se puede multiplicar el valor E por el factor 0,6. Para determinar deformaciones diferidas, el módulo a utilizar puede ser deducido del módulo de elasticidad para deformaciones instantáneas multiplicado por el coeficiente de fluencia que se deduce de la tabla 4.7.
3. Como módulo de elasticidad transversal, G, puede tomarse el 40% del módulo de elasticidad E.
4. Como parámetros de deformación reológica y térmica de las fábricas se pueden emplear los valores de cálculo dados en la tabla 4.7.

4.6.6 Sección de cálculo

1. En el grueso de cálculo del muro pueden incluirse los revestimientos que tengan carácter permanente y de definan como tales en el proyecto y en el plan de mantenimiento.
2. En fábrica con piezas macizas o perforadas, las rozas que respetan las limitaciones de la tabla 4.8 no reducen el grueso de cálculo, a efectos de la evaluación de su capacidad. En muros capuchinos, se sumarán las intervenciones efectuadas en cada una de las dos hojas.
3. Si una roza o rebaje no causa una pérdida superior al 25% de la sección transversal real, se podrá considerar que la capacidad resistente es proporcional a dicha pérdida.
4. En otro caso, como grueso de cálculo se usará el grueso residual, descontando el de la roza o rebaje, y en todo caso el de los rehundidos de tendel si existen.

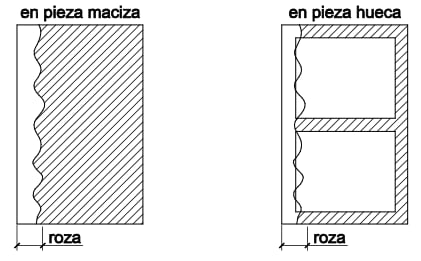

5. En fábricas con piezas aligeradas o huecas, se considerará la sección real que quede tras la parte eliminada por las rozas, (figura 4.3) asignándole a cada elemento de su superficie la resistencia deducida de la sección real.

4.6.7 Resistencia de cálculo

1. De acuerdo con SE, la resistencia de cálculo es igual a la característica dividida por el coeficiente parcial de seguridad, $\gamma_m$, aplicable al caso, según tabla 4.8

Para el hormigón de relleno se utilizará como valor de $\gamma_c$ aquel que coincida con el valor $\gamma_m$ correspondiente a las piezas de la fábrica situadas donde se emplea dicho relleno y definido en la tabla 4.8
