Anejo G. Coeficientes de flexión

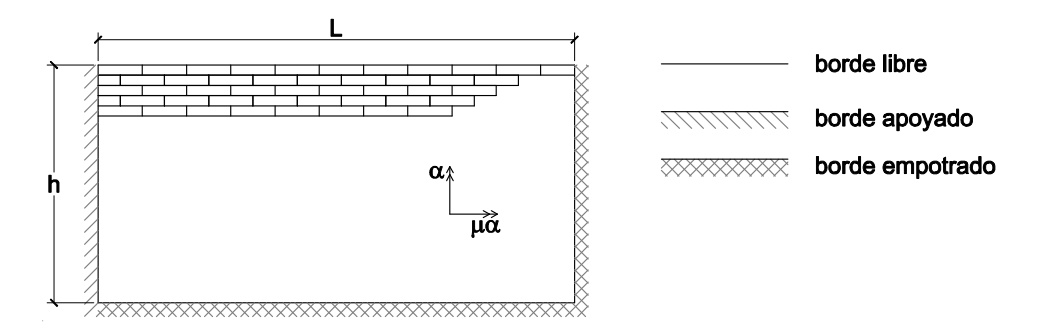

1. En las tablas G.1 a G.5 se dan los coeficientes de flexión $\alpha$ para distintos casos de apoyo, según las condiciones expresadas en la figura G.1.

Tabla G.1

	$\mu$	h/L
		0,3	0,5	0,75	1	1,25	1,5	1,75	2
	1	0,013	0,021	0,029	0,035	0,040	0,043	0,045	0,047
	0,9	0,014	0,022	0,031	0,036	0,040	0,043	0,046	0,048
	0,8	0,015	0,023	0,032	0,038	0,041	0,044	0,047	0,048
	0,7	0,016	0,025	0,033	0,039	0,043	0,045	0,047	0,049
	0,6	0,017	0,026	0,035	0,040	0,044	0,046	0,048	0,050
	0,5	0,018	0,028	0,037	0,042	0,045	0,048	0,050	0,051
	0,4	0,020	0,031	0,039	0,043	0,047	0,049	0,051	0,052
	0,35	0,022	0,032	0,040	0,044	0,048	0,050	0,051	0,053
	0,3	0,023	0,034	0,041	0,046	0,049	0,051	0,052	0,053
	0,25	0,025	0,035	0,043	0,047	0,050	0,052	0,053	0,054
	0,2	0,027	0,038	0,044	0,048	0,051	0,053	0,054	0,055
	0,15	0,030	0,040	0,046	0,050	0,052	0,054	0,055	0,056
	0,1	0,034	0,043	0,049	0,052	0,054	0,055	0,056	0,057
	0,05	0,041	0,048	0,053	0,056	0,056	0,057	0,058	0,059

Tabla G.2

	$\mu$	h/L
		0,3	0,5	0,75	1	1,25	1,5	1,75	2
	1	0,005	0,011	0,018	0,024	0,029	0,033	0,036	0,039
	0,9	0,006	0,012	0,019	0,025	0,030	0,034	0,037	0,040
	0,8	0,006	0,013	0,020	0,027	0,032	0,035	0,038	0,041
	0,7	0,007	0,014	0,022	0,028	0,033	0,037	0,040	0,042
	0,6	0,008	0,015	0,024	0,030	0,035	0,038	0,041	0,043
	0,5	0,009	0,017	0,025	0,032	0,036	0,040	0,043	0,045
	0,4	0,010	0,019	0,028	0,034	0,039	0,042	0,045	0,047
	0,35	0,011	0,021	0,029	0,036	0,040	0,043	0,046	0,047
	0,3	0,013	0,022	0,031	0,037	0,041	0,044	0,047	0,049
	0,25	0,014	0,024	0,033	0,039	0,043	0,046	0,048	0,051
	0,2	0,016	0,027	0,035	0,041	0,045	0,047	0,049	0,052
	0,15	0,019	0,030	0,038	0,043	0,047	0,049	0,051	0,053
	0,1	0,023	0,034	0,042	0,047	0,050	0,052	0,053	0,054
	0,05	0,031	0,041	0,047	0,051	0,053	0,055	0,056	0,056

Tabla G.3

	$\mu$	h/L
		0,3	0,5	0,75	1	1,25	1,5	1,75	2
	1	0,004	0,009	0,015	0,021	0,026	0,030	0,033	0,036
	0,9	0,004	0,010	0,016	0,022	0,027	0,031	0,034	0,037
	0,8	0,005	0,010	0,017	0,023	0,028	0,032	0,035	0,038
	0,7	0,005	0,011	0,019	0,025	0,030	0,033	0,037	0,039
	0,6	0,006	0,013	0,020	0,026	0,031	0,035	0,038	0,041
	0,5	0,007	0,014	0,022	0,028	0,033	0,037	0,040	0,042
	0,4	0,008	0,016	0,024	0,031	0,035	0,039	0,042	0,044
	0,35	0,009	0,017	0,026	0,032	0,037	0,040	0,043	0,045
	0,3	0,010	0,019	0,028	0,034	0,038	0,042	0,044	0,046
	0,25	0,011	0,021	0,030	0,036	0,040	0,043	0,046	0,048
	0,2	0,013	0,023	0,032	0,038	0,042	0,045	0,047	0,050
	0,15	0,016	0,026	0,035	0,041	0,044	0,047	0,049	0,051
	0,1	0,020	0,031	0,039	0,044	0,047	0,050	0,052	0,054
	0,05	0,027	0,038	0,045	0,049	0,052	0,053	0,055	0,056

Tabla G.4

	$\mu$	h/L
		0,3	0,5	0,75	1	1,25	1,5	1,75	2
	1	0,031	0,045	0,059	0,071	0,079	0,085	0,090	0,094
	0,9	0,032	0,047	0,061	0,073	0,081	0,087	0,092	0,095
	0,8	0,034	0,049	0,064	0,075	0,083	0,089	0,093	0,097
	0,7	0,035	0,051	0,066	0,077	0,085	0,091	0,095	0,098
	0,6	0,038	0,053	0,069	0,080	0,088	0,093	0,097	0,100
	0,5	0,040	0,056	0,073	0,083	0,090	0,095	0,099	0,102
	0,4	0,043	0,061	0,077	0,087	0,093	0,098	0,101	0,104
	0,35	0,045	0,064	0,080	0,089	0,095	0,100	0,103	0,105
	0,3	0,048	0,067	0,082	0,091	0,097	0,101	0,104	0,107
	0,25	0,050	0,071	0,085	0,094	0,099	0,103	0,106	0,109
	0,2	0,054	0,075	0,089	0,097	0,102	0,105	0,108	0,111
	0,15	0,060	0,080	0,093	0,100	0,104	0,108	0,110	0,113
	0,1	0,069	0,087	0,098	0,104	0,108	0,111	0,113	0,115
	0,05	0,082	0,097	0,105	0,110	0,113	0,115	0,116	0,117

Tabla G.5

	$\mu$	h/L
		0,3	0,5	0,75	1	1,25	1,5	1,75	2
	1	0,008	0,018	0,030	0,042	0,051	0,059	0,066	0,071
	0,9	0,009	0,019	0,032	0,044	0,054	0,062	0,068	0,074
	0,8	0,010	0,021	0,035	0,046	0,056	0,064	0,071	0,076
	0,7	0,011	0,023	0,037	0,049	0,059	0,067	0,073	0,078
	0,6	0,012	0,025	0,040	0,053	0,062	0,070	0,076	0,081
	0,5	0,014	0,028	0,044	0,057	0,066	0,074	0,080	0,085
	0,4	0,017	0,032	0,049	0,062	0,071	0,078	0,084	0,088
	0,35	0,018	0,035	0,052	0,064	0,074	0,081	0,086	0,090
	0,3	0,020	0,038	0,055	0,068	0,077	0,083	0,089	0,093
	0,25	0,023	0,042	0,059	0,071	0,080	0,087	0,091	0,096
	0,2	0,026	0,046	0,064	0,076	0,084	0,090	0,095	0,099
	0,15	0,032	0,053	0,070	0,081	0,089	0,094	0,098	0,103
	0,1	0,039	0,062	0,078	0,088	0,095	0,100	0,103	0,106
	0,05	0,054	0,076	0,090	0,098	0,103	0,107	0,109	0,110
