1 Procedimiento de verificación

1. Será necesaria la instalación de un sistema de protección contra el rayo, en los términos que se establecen en el apartado 2, cuando la frecuencia esperada de impactos N_e sea mayor que el riesgo admisible N_a.
2. Los edificios en los que se manipulen sustancias tóxicas, radioactivas, altamente inflamables o explosivas y los edificios cuya altura sea superior a 43 m dispondrán siempre de sistemas de protección contra el rayo de eficiencia E superior o igual a 0,98, según lo indicado en el apartado 2.
3. La frecuencia esperada de impactos, N_e, puede determinarse mediante la expresión: $$N_e = N_g A_e C_1 10^{-6} \text{ [nº impactos/año]}$$ (1.1) siendo:

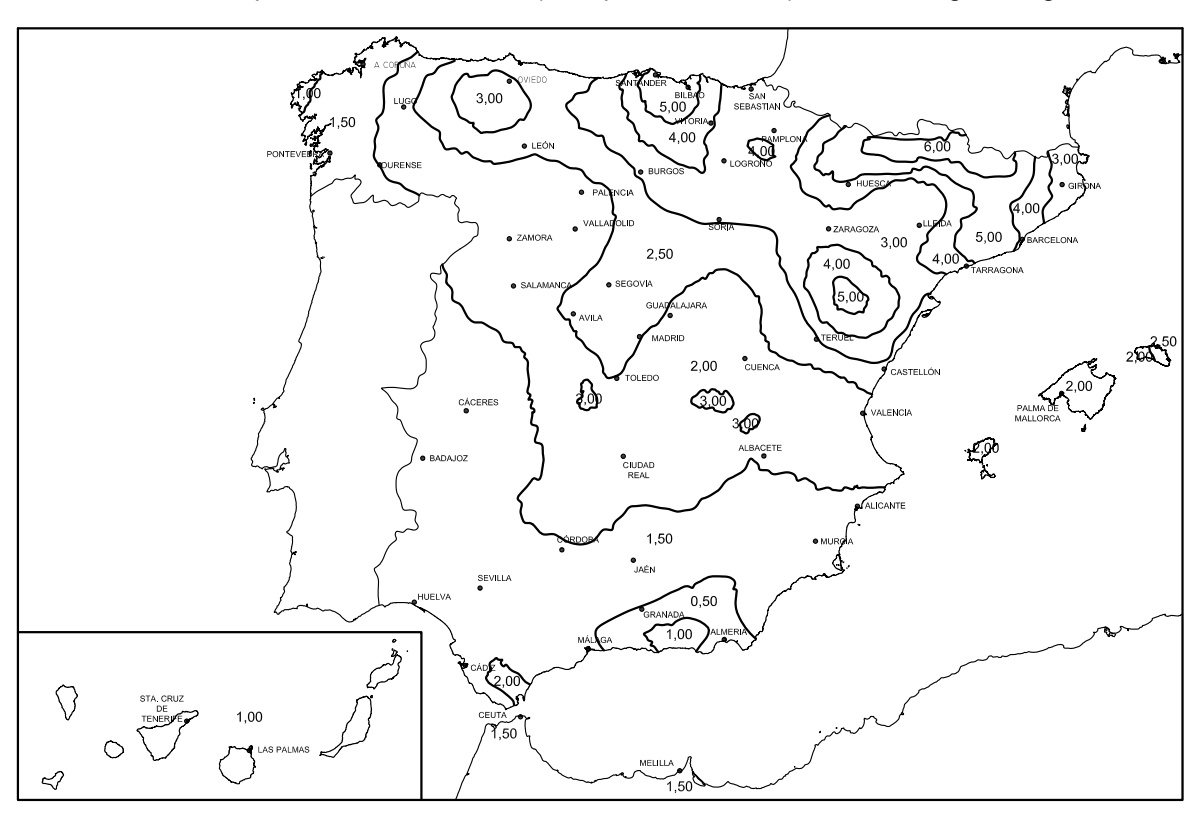

   • N_g densidad de impactos sobre el terreno (nº impactos/año, km²), obtenida según la figura 1.1;



   • A_e: superficie de captura equivalente del edificio aislado en m², que es la delimitada por una línea trazada a una distancia 3H de cada uno de los puntos del perímetro del edificio, siendo H la altura del edificio en el punto del perímetro considerado.
   • C₁: coeficiente relacionado con el entorno, según la tabla 1.1.

4. El riesgo admisible, N_a, puede determinarse mediante la expresión: $$N_a = \frac{5,5}{C_2 C_3 C_4 C_5} 10^{-3}$$ (1.2) siendo:
   • C₂ coeficiente en función del tipo de construcción, conforme a la tabla 1.2;
   • C₃ coeficiente en función del contenido del edificio, conforme a la tabla 1.3;
   • C₄ coeficiente en función del uso del edificio, conforme a la tabla 1.4;
   • C₅ coeficiente en función de la necesidad de continuidad en las actividades que se desarrollan en el edificio, conforme a la tabla 1.5.

2 Tipo de instalación exigido

1. La eficacia E requerida para una instalación de protección contra el rayo se determina mediante la siguiente fórmula: $$E = 1 - \frac{N_a}{N_e}$$ (2.1)
2. La tabla 2.1 indica el nivel de protección correspondiente a la eficiencia requerida. Las características del sistema para cada nivel de protección se describen en el Anexo SUA B.
