Anejo F. Estimación numérica de la diferencia de niveles debido a la forma de la fachada

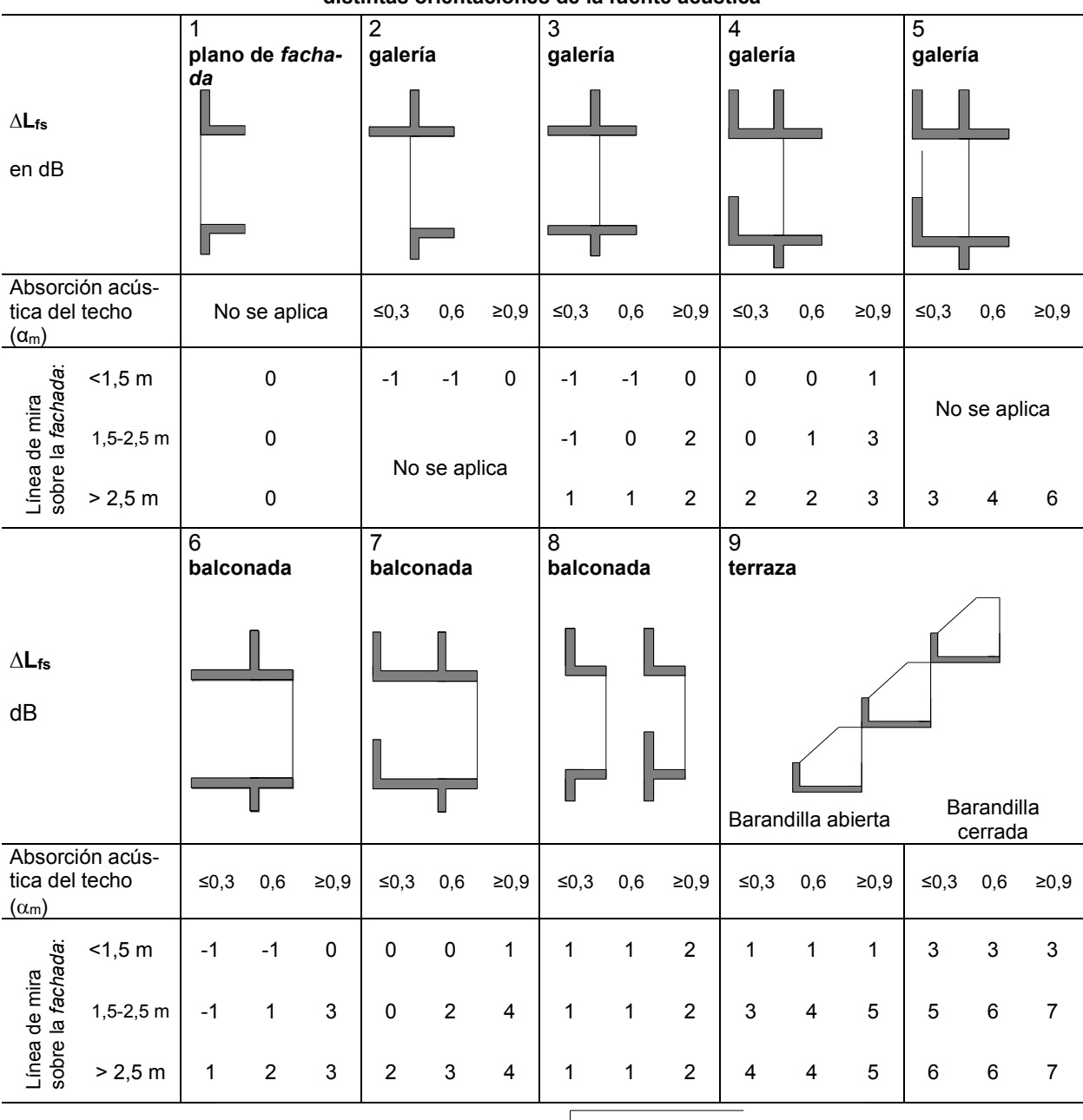

Tabla F.1 Diferencia de niveles debida a la forma de la fachada para las diferentes formas de la fachada y distintas orientaciones de la fuente acústica

$\Delta L_{fs}$ en dB		1	2			3			4			5
		plano de fachada	galería			galería			galería			galería
Absorción acústica del techo ($\alpha_m$)		No se aplica	$\le 0,3$	0,6	$\ge 0,9$	$\le 0,3$	0,6	$\ge 0,9$	$\le 0,3$	0,6	$\ge 0,9$	$\le 0,3$	0,6	$\ge 0,9$

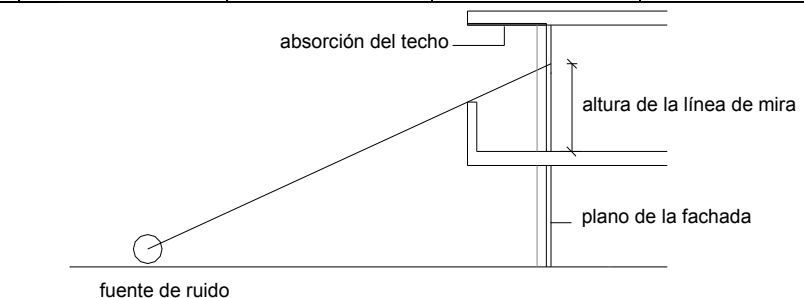

Línea de mira sobre la fachada:	<1,5 m	0	-1	-1	0	-1	-1	0	0	0	1	No se aplica
	1,5-2,5 m	0	No se aplica			-1	0	2	0	1	3
	> 2,5 m	0				1	1	2	2	2	3	3	4	6

$\Delta L_{fs}$ dB		6			7			8			9
		balconada			balconada			balconada			terraza
											Barandilla abierta			Barandilla cerrada
Absorción acústica del techo ($\alpha_m$)		$\le 0,3$	0,6	$\ge 0,9$	$\le 0,3$	0,6	$\ge 0,9$	$\le 0,3$	0,6	$\ge 0,9$	$\le 0,3$	0,6	$\ge 0,9$	$\le 0,3$	0,6	$\ge 0,9$
Línea de mira sobre la fachada:	<1,5 m	-1	-1	0	0	0	1	1	1	2	1	1	1	3	3	3
	1,5-2,5 m	-1	1	3	0	2	4	1	1	2	3	4	5	5	6	7
	> 2,5 m	1	2	3	2	3	4	1	1	2	4	4	5	6	6	7
