Annex 1. Qualitat acústica del territori. Mapes de capacitat

1. 1. Àmbit d’aplicació

   Aquest annex s’aplica al conjunt d’emissors que incideixen a les zones de sensibilitat acústica delimitades segons la capacitat acústica del territori i establertes en els mapes de capacitat acústica.

2. 2. Objectius de qualitat

   El mapa de capacitat acústica estableix la zonificació acústica del territori i els valors límit d’immissió d’acord amb les zones de sensibilitat acústica:

   Zones de sensibilitat acústica i usos del sòl	Valors límit d’immissió en dB(A)
   	Ld(7 h-21 h)	Le (21 h−23 h)	Ln(23h-7h)
   ZONA DE SENSIBILITAT ACÚSTICA ALTA (A)
   (A1) Espais d’interès natural i altres	-	-	-
   (A2) Predomini del sòl d’ús sanitari, docent i cultural	55	55	45
   (A3) Habitatges situats al medi rural	57	57	47
   (A4) Predomini del sòl d’ús residencial	60	60	50
   ZONA DE SENSIBILITAT ACÚSTICA MODERADA(B)
   (B1) Coexistència de sòl d’ús residencial amb activitatsi/o infraestructures de transport existents	65	65	55
   (B2) Predomini del sòl d’ús terciari diferent a (C1)	65	65	55
   (B3)Àrees urbanitzades existents afectades per sòld’ús industrial	65	65	55
   ZONA DE SENSIBILITAT ACÚSTICA BAIXA (C)
   (C1) Usos recreatius i d’espectacles	68	68	58
   (C2) Predomini de sòl d’ús industrial	70	70	60
   (C3) Àrees del territori afectades per sistemes generalsd’infraestructures de transport o altres equipamentspúblics	-	-	-

   1. a) Zona de sensibilitat acústica alta (A)

      (A1) Espais d’interès natural, espais naturals protegits, espais de la xarxa Natura 2000 o altres espais protegits que pels seus valors naturals requereixen protecció acústica.

      També s’hi inclouen les zones tranquil·les a camp obert que es pretén que es mantinguin silencioses per raons turístiques, de preservació de paisatges sonors o de l’entorn.

      En qualsevol cas, s’han de tenir en compte les activitats agrícoles i ramaderes existents.

      Els seus valors límit d’immissió poden ser més restrictius que els de les restants àrees de la zona de sensibilitat acústica alta i poden ser objecte de declaració com a zones d’especial protecció de la qualitat acústica (ZEPQA).

      • - (A2) Centres docents, hospitals, geriàtrics, centres de dia, balnearis, biblioteques, auditoris o

        altres usos similars que demanin una especial protecció acústica.

        S’hi inclouen els usos sanitaris, docents i culturals que demanin, a l’exterior, una especial protecció contra la contaminació acústica, com les zones residencials de repòs o geriatria, centres de dia, les grans zones hospitalàries amb pacients ingressats, les zones docents, com campus universitaris, zones d’estudi i biblioteques, centres de recerca, museus a l’aire lliure, zones de museus i d’expressió cultural i altres assimilables.

      • - (A3) Habitatges situats al medi rural

        Habitatges situats al medi rural que compleixen les condicions següents: estar habitats de manera permanent, estar aïllats i no formar part d’un nucli de població, ésser en sòl no urbanitzable i no estar en contradicció amb la legalitat urbanística.

      • - (A4) Àrees amb predomini del sòl d’ús residencial

        S’inclouen els interiors d’illa d’ús residencial exclusiu.

        Les zones verdes que es disposin per obtenir distància entre les fonts sonores i les àrees residencials no s’assignaran a aquesta categoria acústica, sinó que es consideraran zones de transició.

   2. b) Zona de sensibilitat acústica moderada (B)

      (B1) Àrees on coexisteixen sòl d’ús residencial amb activitats i/o infraestructures de transport existents

      • - (B2) Àrees amb predomini de sòl d’ús terciari
      • - (B3) Àrees urbanitzades existents afectades per sòl d’ús industrial

      Inclouen els espais destinats amb preferència a activitats comercials i d’oficines, espais destinats a restauració, allotjament i altres, parcs tecnològics amb exclusió d’activitats productives en gran quantitat, incloent-hi les àrees d’estacionament d’automòbils que els són pròpies i totes aquelles activitats i espais diferents dels esmentats en (C1).

      Inclouen els espais d’ús predominantment residencial existents afectats per zones de sòl d’ús industrial també existents, com ara polígons industrials o d’activitats productives en gran quantitat, que per la seva situació no és possible el compliment dels objectius fixats per a una zona (B1).

   3. c) Zona de sensibilitat acústica baixa (C)
      • - (C1) Àrees amb predomini del sòl d’ús terciari, recreatiu i d’espectacles

        Inclouen els espais destinats a recintes firals amb atraccions recreatives, llocs de reunió a l’aire lliure, espectacles, i altres assimilables.

      • - (C2) Àrees amb predomini de sòl d’ús industrial

        Inclouen tots els espais del territori destinats o susceptibles de ser utilitzats per als usos relacionats amb les activitats industrials i portuàries amb llurs processos de producció, els parcs d’abassegament de materials, els magatzems i les activitats de tipus logístic, estiguin o no vinculades a una explotació en concret, els espais auxiliars de l’activitat industrial com subestacions de transformació elèctrica, etc.

        En les àrees acústiques d’ús predominantment industrial es poden tenir en compte les singularitats de les activitats industrials per a l’establiment dels objectius de qualitat, respectant el principi de proporcionalitat econòmica.

        (C3) Àrees del territori afectades per sistemes generals d’infraestructures de transport o altres equipaments públics que els reclamin

        Inclouen els espais de domini públic en els quals s’ubiquen els sistemes generals de les infraestructures de transport viari urbà i interurbà, ferroviari, marítim i aeri.

        Els receptors situats en aquestes àrees, i per a l’avaluació d’activitats, s’han de classificar d’acord amb la zona de sensibilitat acústica que els correspondria si no existís aquesta afecció.

3. 3. Compliment

   Es considera que es respecten els objectius de qualitat acústica establerts en aquest annex per a cada un dels índexs d’immissió de soroll quan es compleix, per al període d’avaluació d’un any, el següent:

   1. a. La mitjana anual no supera els valors fixats en aquest annex.
   2. b. El 97% de tots els valors diaris no supera en 3 dB(A) els valors fixats en aquest annex.
4. 4. Determinació i avaluació dels nivells d’immissió

   La determinació i avaluació dels nivells d’immissió es realitza d’acord amb l’establer en la Llei 16/2002, de 28 de juny, els annexos de la qual han estat modificats pel Decret 176/2009, de 10 de novembre,o posterior normativa que el modifiqui o substitueixi.

Annex 2. Objectius de qualitat aplicables a l’espai interior.

1. 1. Àmbit d’aplicació

   Aquest annex s’aplica als nivells de soroll que es perceben a l’espai interior de les edificacions destinades a habitatge o usos residencials, hospitalaris, educatius o culturals, originats per tots els emissors acústics que hi incideixen.

2. 2. Objectius de qualitat aplicables a l’espai interior
3. 1. Als espais interiors, s’apliquen els valors límit d’immissió $L _ { \mathsf { d } } , L _ { \mathsf { e } } \mathsf { i } L _ { \mathsf { n } }$ resultants del conjunt d’emissors acústics que hi incideixen.

   Ús de l’edifici	Dependències	Valors límit d’immissió
   		$L _ { d ( 7 h - 2 1 h ) }$	$L _ { e ( 2 1 h - 2 3 h ) }$	$L _ { n ( 2 3 h - 7 h ) }$
   Habitatge o úsresidencial	Habitacions d'estar	45	45	35
   	Dormitoris	40	40	30
   Ús hospitalari	Zones d'estada	45	45	35
   	Dormitoris	40	40	30
   Ús educatiu ocultural	Aules	40	40	40
   	Sales de lectura,audició i exposició	35	35	35

4. 3. Compliment

   Es considera que es respecten els objectius de qualitat acústica establerts en aquest annex per a cada un dels índexs d’immissió de soroll quan es compleix, per al període d’avaluació d’un any, el següent:

   1. a. La mitjana anual no supera els valors fixats en aquest annex.
   2. b. El 97% de tots els valors diaris no supera en 3 dB(A) els valors fixats en aquest annex.
5. 4. Determinació i avaluació dels nivells d’immissió

   La determinació i avaluació dels nivells d’immissió es realitza d’acord amb l’establer en la Llei 16/2002, de 28 de juny, els annexos de la qual han estat modificats pel Decret 176/2009, de 10 de novembre,o posterior normativa que el modifiqui o substitueixi.

   Annex 3. Immissió sonora aplicable a l’ambient exterior produïda per les activitats, incloses les derivades de les relacions de veïnat

6. 1. Àmbit d’aplicació

   Aquest annex s’aplica als nivells de soroll de cadascun dels emissors acústics que incideixen al medi exterior dels receptors.

   S’entén per soroll produït pel veïnatge aquell que prové de les activitats domèstiques, el funcionament dels electrodomèstics i els aparells diversos, els instruments musicals o acústics, els animals domèstics, les veus, els cants, els crits o d’altres orígens assimilables.

7. 2. Valors límit d’immissió

   Zones de sensibilitat acústica i usos del sòl	Valors límit d’immissió en dB(A)
   	Ld(7h−21h)	Le(21h-23 h)	Ln(23h-7h)
   ZONA DE SENSIBILITAT ACÚSTICA ALTA (A)
   (A2) Predomini del sòl d’ús sanitari, docent i cultural	50	50	40
   (A3) Habitatges situats al medi rural	52	52	42
   (A4) Predomini del sòl d’ús residencial	55	55	45
   ZONA DE SENSIBILITAT ACÚSTICA MODERADA (B)
   (B1) Coexistència de sòl d'ús residencial amb activitatsi/o infraestructures de transport existents	60	60	50
   (B2) Predomini del sòl d’ús terciari diferent a (C1)	60	60	50
   (B3) Àrees urbanitzades existents afectades per sòld’ús industrial	60	60	50
   ZONA DE SENSIBILITAT ACÚSTICA BAIXA (C)
   (C1) Usos recreatius i d'espectacles	63	63	53
   (C2) Predomini de sòl d'ús industrial	65	65	55

   Valors d’atenció: en les activitats existents en zones urbanitzades existents i per als usos de sòl (B3), (C1) i (C2), el valor límit d’immissió s’incrementa en 5 dB(A).

   Quan el nivell d’avaluació del soroll residual sigui superior als valors límit establerts en aquesta annex, el soroll residual serà considerat com a valor límit màxim admissible.

8. 3. Compliment dels valors límit d’immissió

   Es considera que es respecten els valors límit d’immissió de soroll, establerts en la taula d’aquest annex en el període d’avaluació, quan els nivells d’avaluació compleixen el següent:

   1. a) Cap valor del nivell d’avaluació, $\mathsf { L } _ { \mathsf { A r } , \mathsf { i } }$ supera en més de 5 dB(A) durant 30 minuts, de manera contínua o discontínua, en els períodes dia, vespre i nit, els valors fixats en la taula d’aquest annex.
   2. b) Cap valor del nivell d’avaluació ${ \mathsf { L } } _ { \mathsf { A r } }$ supera els valors fixats en la taula d’aquest annex.
   3. c) El conjunt d’emissors no supera els objectius de qualitat establerts a l’annex 1.
9. 4. Determinació i avaluació dels nivells d’immissió

   La determinació i avaluació dels nivells d’immissió es realitza d’acord amb l’establer en la Llei 16/2002, de 28 de juny, els annexos de la qual han estat modificats pel Decret 176/2009, de 10 de novembre,o posterior normativa que el modifiqui o substitueixi.

Annex 4. Immissió sonora aplicable a l’ambient interior produïda per les activitats, incloses les derivades de les relacions de veïnat

1. 1. Àmbit d’aplicació

   Aquest annex s’aplica als nivells de soroll produïts per les activitats i el veïnatge quan el soroll prové d’un o diversos emissors acústics situats a l’edifici mateix, en edificis contigus al receptor o quan hi ha una transmissió via estructural.

   S’entén per soroll produït pel veïnatge aquell que prové de les activitats domèstiques, el funcionament dels electrodomèstics i els aparells diversos, els instruments musicals o acústics, els animals domèstics, les veus, els cants, els crits o d’altres orígens assimilables.

2. 2. Valors límit d’immissió

   Ús del localconfrontant	Dependències	Valors límit d’immissió
   		$L _ { d ( 7 h - 2 1 h ) }$	$L _ { e ( 2 1 h - 2 3 h ) }$	$L _ { n ( 2 3 h - 7 h ) }$
   Habitatge o úsresidencial	Sales d'estar	35	35	30
   	Dormitoris	30	30	25
   Administratiu id’oficines	Despatxosprofessionals	35	35	35
   	Oficines *	40	40	40
   Hospitalari	Zones d'estada	40	40	30
   	Dormitoris	35	35	25
   Educatiu o cultural	Aules	35	35	35
   	Sales de lectura,audició i exposició	30	30	30

   • * No s’aplica a les oficines situades en zones i polígons industrials, excepte per a activitats específiques d’oficines i centres d’atenció telefònica.

     En el funcionament de les portes de garatge, els ascensors, les portes metàl·liques d’activitats i altres dispositius similars, el valor de $\mathsf { L } _ { \mathsf { A F m a x } }$ no podrà ser superior a 45 dB(A) en horari nocturn en els dormitoris.

     Quan el nivell d’avaluació del soroll residual sigui superior als valors límit establerts en aquesta annex, el soroll residual serà considerat com a valor límit màxim admissible.

3. 3. Compliment dels valors límit d’immissió

   Es considera que es respecten els valors límit d’immissió de soroll, establerts en la taula d’aquest annex en el període d’avaluació, quan els nivells d’avaluació compleixen el següent:

   1. a) Cap valor del nivell d’avaluació $\mathsf { L } _ { \mathsf { A r } , \mathsf { i } }$ supera en més de 5 dB(A) durant 30 minuts, de manera contínua o discontínua, en els períodes de dia, vespre i nit, els valors fixats en la taula d’aquest annex.
   2. b) Cap valor del nivell d’avaluació ${ \mathsf { L } } _ { \mathsf { A r } }$ supera els valors fixats en la taula d’aquest annex.
4. 4. Determinació i avaluació dels nivells d’immissió

   La determinació i avaluació dels nivells d’immissió es realitza d’acord amb l’establer en la Llei 16/2002, de 28 de juny, els annexos de la qual han estat modificats pel Decret 176/2009, de 10 de novembre,o posterior normativa que el modifiqui o substitueixi.

Annex 5. Immissió de les vibracions als interiors dels edificis

1. 1. Àmbit d’aplicació

   Aquest annex és d’aplicació a les vibracions que es perceben a l’espai interior de les edificacions destinades a habitatge o usos residencials, hospitalaris, educatius o culturals.

2. 2. Valors límit d’immissió

   Ús de l’edifici	Valors límit d’immissióLaw
   Habitatge o ús residencial	75
   Hospitalari	72
   Educatiu o cultural	72

3. 3. Compliment

   Es considera que es respecten els valors límit d’immissió de vibracions establerts en aquest annex quan els nivells d’avaluació compleixen el següent:

   1. a. Vibracions estacionàries

      Els nivells d’avaluació no superen els valors límit de la taula d’aquest annex.

   2. b. Vibracions transitòries

      Els valors límit de la taula d’aquest annex poden superar-se per a un nombre d’esdeveniments determinat de conformitat amb el procediment següent:

      • - Es consideren els dos períodes d’avaluació següents: període diürn comprès entre les 07:00-23:00 hores i període nocturn comprès entre les 23:00-07:00 hores.
      • - En el període nocturn no es permet cap excés.
      • - En cap cas no es permeten excessos superiors a 5 dB.
      • - El conjunt de superacions no ha de ser major de 9. A aquests efectes, cada esdeveniment l’excés del qual no superi els 3 dB ha de ser comptabilitzat com a 1 i si els supera com a 3.
4. 4. Determinació i avaluació dels nivells d’immissió

   La determinació i avaluació dels nivells d’immissió es realitza d’acord amb l’establer en la Llei 16/2002, de 28 de juny, els annexos de la qual han estat modificats pel Decret 176/2009, de 10 de novembre,o posterior normativa que el modifiqui o substitueixi.

Annex 6. Valors límit d’emissió de soroll dels vehicles de motor i dels ciclomotors.

1. 1. Àmbit d’aplicació

   Aquest annex és d’aplicació a l’emissió sonora dels vehicles de motor i els ciclomotors en circulació i s’avalua en cadascun dels vehicles mitjançant la prova a vehicle aturat.

2. 2. Valors límit d’emissió

   El valor límit d’emissió sonora d’un vehicle de motor en circulació s’obté sumant 4 dB(A) al nivell d’emissió sonora que figura a la fitxa d’homologació del vehicle, corresponent a l‘assaig a vehicle aturat.

   Si la fitxa de característiques d’un vehicle corresponent, atesa la seva antiguitat o per altres raons, no indica el nivell d’emissió sonora per a l’assaig a vehicle aturat, l’Administració competent en l’homologació i la inspecció tècnica de vehicles l’ha de facilitar d’acord amb les seves bases de dades o l’ha de determinar, una vegada ha comprovat que el vehicle és en perfecte estat de manteniment, d’acord amb el mètode de mesurament establert en el procediment d’homologació aplicable al vehicle, segons la reglamentació vigent.

   Tant el nivell d’emissió sonora obtingut com el règim del motor en el moment de la prova s’anotaran dins de la casella d’informacions de la targeta d’inspecció tècnica de vehicles del vehicle perquè es puguin prendre com a valor de referència per determinar el valor límit d’emissió definit al punt 2.

   El nivell d’emissió sonora corresponent a l‘assaig a vehicle aturat d’un ciclomotor, quan no figura a la fitxa d’homologació, és de 87 dB(A).

3. 3. Compliment

   Es considera que es respecten els valors límit d’emissió quan el valor determinat no supera els valors establerts en aquest annex.

4. 4. Determinació del nivell d’emissió

   El nivell d’emissió es determina mitjançant mesurament segons el mètode de vehicle aturat establert per les directives 96/20/CEE per als vehicles de quatre o més rodes i 97/24/CEE per als vehicles de dues o tres rodes, ciclomotors i quadricicles lleugers i pesants, o les que les substitueixin.

   1. 1. Condicions de mesurament

      Abans de procedir als mesuraments, s’ha de comprovar que el motor del vehicle és a la temperatura normal de funcionament i que el comandament de la caixa de canvi és en punt mort.

      Si el vehicle disposa de ventiladors amb comandament automàtic, s'ha d’excloure qualsevol intervenció sobre aquests dispositius en mesurar el nivell sonor.

      S’accelera progressivament el motor fins a assolir el règim de referència, en revolucions per minut, rpm, que figura a la fitxa d’homologació del vehicle o a la seva targeta d’inspecció tècnica de vehicles. Un cop assolit aquest punt s’ha de deixar, de sobte, l'accelerador a la posició de ralentí.

      El nivell sonor s’ha de mesurar durant un període de funcionament en què el motor es mantindrà breument a un règim de gir estabilitzat, i durant tot el període de desacceleració.

   2. 2. Condicions mínimes de l’àrea on es realitzi el mesurament

      Els mesuraments s’han de fer en una zona que no estigui subjecta a pertorbacions acústiques importants. Són especialment adequades les superfícies planes que estiguin recobertes de formigó, asfalt o qualsevol altre revestiment dur i que tinguin un alt grau de reflexió.

      La zona ha de tenir la forma d’un rectangle de, com a mínim, tres metres al voltant del vehicle i no hi ha d’haver cap obstacle important dins d’aquest rectangle.

      El nivell de soroll residual ha de ser, com a mínim, 10 dB(A) inferior al nivell sonor del vehicle que s’avalua.

   3. 3. Mesuraments

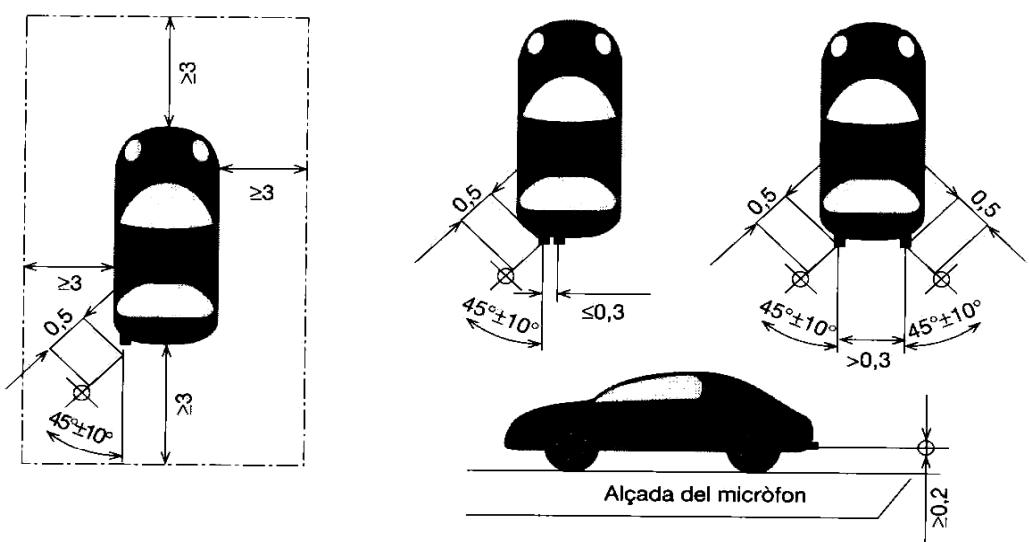

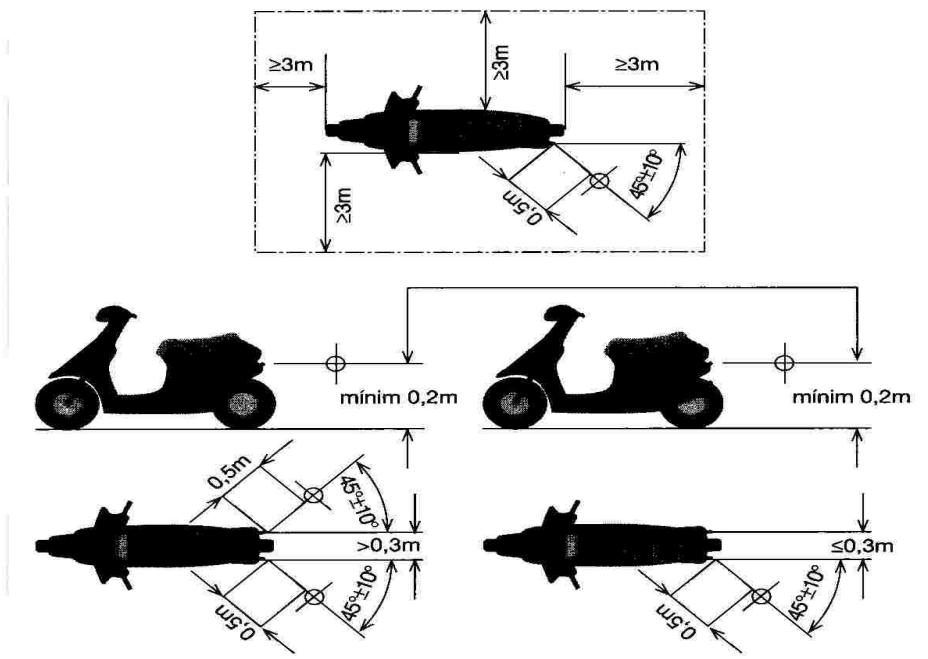

      La posició de l’instrument de mesurament s’ha de situar d’acord amb les figures que es mostren i respectant els condicionants següents:

      Distància al dispositiu d’escapament: 0,5 m Alçada mínima des del terra > 0,2 m per damunt de la superfície del terra

      Orientació de la membrana del micròfon: $4 5 ^ { \circ }$ en relació amb el pla vertical en què s'inscriu la direcció de sortida dels gasos d’escapament





      El valor del nivell $L _ { A F m a x }$ s’ha d’arrodonir amb l’increment de 0,5 dB(A), i s’ha de prendre la part sencera com a valor resultant.

      S’han de realitzar, com a mínim, tres mesuraments, i es consideren vàlids quan la diferència entre els valors extrems és menor o igual a 3 dB(A).

      Com a resultat s’ha de considerar el valor del nivell sonor màxim, $\mathsf { L } _ { \mathsf { A F m a x } } ,$ , més elevat de tots tres.

      En el supòsit que aquest valor sobrepassi el valor límit s’ha de procedir a una segona sèrie de tres mesuraments; si quatre dels sis resultats obtinguts no sobrepassen el valor límit d’aplicació s’ha de considerar com a nivell sonor del vehicle el tercer dels sis valors en ordre decreixent.

Annex 7. Aïllament acústic

1. 1. Àmbit d’aplicació

   Aquest annex s’aplica a l’aïllament acústic contra el soroll aeri i d’impacte de les activitats regulades a l’article 12.

2. 2. Valors d’aïllament acústic a les façanes contra el soroll aeri $D _ { 2 m , n T , A t r }$
   1. 1. L’aïllament acústic a les façanes contra el soroll aeri $D _ { 2 m , n T , A t r }$ no ha de ser inferior als valors de la taula següent:

      Grup	$D _ { 2 m , n T , A t r }$
      Grup I	45 dB(A)
      Grup II	35 dB(A)

   2. 2. La determinació d’aquest aïllament s’ha de realitzar segons l’establert al Decret 176/2009, de 10 de novembre, pel qual s’aprova el reglament de la Llei 16/2002, de 28 de juny.
   3. 3. Si s’han de dur a terme mesuraments per comprovar les exigències de l’aïllament acústic a les façanes contra el soroll aeri s’han de realitzar in situ d’acord amb la metodologia establerta a la norma UNE-EN ISO 140-5 o qualsevol altra que la substitueixi.
3. 3. Aïllament acústic al soroll aeri entre recintes
   1. 1. Els valors mínims d’aïllament a soroll aeri $\mathsf { D } _ { \mathsf { n T } , \mathsf { A } }$ , entre un recinte d’activitat i un recinte d’ús protegit (residencial, sanitari, educatiu, cultural i similars), en funció del tipus d’activitat i l’horari de funcionament són:

      $\mathsf { D } _ { \mathsf { n T } , \mathsf { A } } , \mathsf { d } \mathsf { B } ( \mathsf { A } )$
      	Horari diürn i vespertí ( 7h i 23h)	Horari nocturn (23h i 7h)
      Grup 1	72	77
      Grup II	66	71
      Grup III	61	66
      Grup IV	56	61

      (*) S’indiquen els valors mínims. En tot cas, l’aïllament que s’haurà d’acreditar serà el necessari per garantir a l’habitatge més afectat un nivell de soroll igual o inferior al valor límit d’immissió permès en ambient interior.

   2. 2. Si s’han de dur a terme mesuraments per comprovar les exigències de l’aïllament acústic al soroll aeri entre locals, s’han de realitzar in situ d’acord amb el document bàsic DB-HR Protecció contra el soroll del Codi Tècnic de l’Edificació i la metodologia establerta a la norma UNE-EN-ISO 16283-1 o qualsevol altra que la substitueixi i avaluada segons la norma UNE-EN ISO 717-1 o qualsevol altra que la substitueixi, en un rang de freqüències mínim de 100 Hz a 5 kHz, excepte per a les activitats de pública concurrència del grup 1.

      Per a les activitats de pública concurrència del grup 1 es permetrà l’ús de l’equip de reproducció sonora de l’activitat mateixa per realitzar les mesures d’aïllament en el rang de freqüències de 100 Hz a 5 kHz,

4. 4. Aïllament acústic al soroll d’impacte entre locals
   1. 1. El valor màxim del nivell global de pressió de soroll d’impactes estandarditzat, ${ L } _ { \mathfrak { n } { \ T } , \mathfrak { w } }$ , entre un recinte d’activitat i un recinte d’ús sensible (residencial, sanitari, educatiu, cultural i similars), ha de ser de 40 dB.
   2. 2. Si s’han de dur a terme mesuraments per comprovar les exigències de l’aïllament acústic al soroll d’impacte entre locals, s’han de realitzar in situ d’acord amb la metodologia següent:
      1. a. S’ha d’utilitzar com a font generadora una màquina d’impactes normalitzada conforme a l’Annex A de la norma UNE EN ISO 140-7:1998 o qualsevol altra que la substitueixi.
      2. b. La màquina d’impactes s’ha de situar en el local emissor conforme a les condicions establertes a la norma UNE EN ISO 140-7:1998 o qualsevol altra que la substitueixi, en almenys dues posicions diferents.
      3. c. El nivell global de pressió de soroll d’impactes estandarditzat, ${ L } _ { \mathsf { n T } , \mathsf { w } } ^ { \prime } ,$ s’ha de calcular segons el que s’estableix a la norma UNE EN ISO 717-2:1997 o qualsevol altra que la substitueixi.
5. 5. Mesuraments in situ
   1. 1. Els mesuraments in situ per demostrar davant de l’administració que es compleixen les exigències de l’aïllament acústic els ha de realitzar una entitat de prevenció de la contaminació acústica degudament acreditada en el camp d’actuació “Mesurament de la qualitat acústica de l’edificació (QE)”.
   2. 2. En els mesuraments in situ s’admeten toleràncies de 3 dB(A) respecte dels valors d’aïllament acústic establerts a les taules d’aquest annex.

Annex 8. Regulació del funcionament, nivells màxims i metodologia de mesurament per als avisadors acústics

1. 1. En el cas de les sirenes

   Tot vehicle d’urgències ha d’estar dotat d’un sistema de control d’ús, les seves característiques tècniques i de funcionament s’exposen a continuació. Els vehicles destinats a serveis d’urgències i emergències han de disposar d’un dispositiu, que reguli la intensitat sonora dels seus avisadors acústics de la manera següent:

   • - En període diürn (8 h -21 h) el nivell màxim permès és de 95 dB(A).
   • - En període nocturn (21 h – 8 h) sempre que es pugui s’han d’utilitzar els avisadors lluminosos. En el cas que no fos suficient és permès l’ús dels avisadors acústics a un nivell màxim de 70 dB(A), i només en casos que sigui estrictament necessari es permet variar el nivell de pressió sonora fins a 90 dB(A)

     S’entén per nivell màxim permès, el nivell de pressió sonora $( \mathsf { L } _ { \mathsf { A e q } , 6 0 \mathsf { s } } )$ mesurat a 7.5 metres del vehicle i en la direcció de màxima emissió.

   1. 1. Els sistemes múltiples d’avís que porten incorporats dispositius lluminosos han de permetre la utilització individual o conjunta.
   2. 2. La utilització de les sirenes només està autoritzada quan el vehicle que les porta estigui realitzant un servei d’urgència; resta totalment prohibida la seva utilització durant els recorreguts de tornada a la base o en desplaçaments rutinaris
   3. 3. Els conductors de vehicles d’urgència han d’utilitzar els dispositius acústics únicament en els casos més necessaris i quan la senyalització lluminosa no sigui suficient.
   4. 4. Quan un vehicle d’emergència es trobi aturat per problemes de trànsit, el conductor està obligat a parar la sirena restant els avisos lluminosos.
   5. 5. De continuar aturats durant un període llarg de temps es pot posar en funcionament la sirena en períodes de no més de 10 segons, separats un mínim de 2 minuts.
2. 2. En el cas d’alarmes
   1. 1. S’autoritzen proves d’assaig d’aparells d’alarma i emergència:
      1. a) Excepcionalment, després de la immediata instal·lació del sistema per comprovar el seu funcionament i entre les 9 i les 18 hores de la jornada laboral.
      2. b) Rutinàries. Són les comprovacions periòdiques del sistema; únicament 1 cop al mes i durant un màxim de 3 minuts, dins l’horari abans comentat i sota el coneixement previ de la Policia local.
   2. 2. Per al cas d’alarmes que emeten a l’ambient exterior o ambients interiors comuns o d’ús públic compartit s’estableix:
      1. a) La duració màxima en funcionament continu dels dispositius acústics no pot sobrepassar els 60 segons, en cap cas.
      2. b) S’autoritza l’ús de sistemes que repeteixin el senyal sonor un màxim de 3 cops, separats entre ells un període mínim de 30 segons i un màxim de 60 segons, si abans no es produeix la desconnexió.
      3. c) Un cop acabat el cicle total, no pot tornar a entrar en funcionament; en tot cas, s’autoritza la utilització de senyals lluminosos.
   3. 3. El nivell màxim autoritzat d’emissió sonora per a alarmes que radien a ambients exteriors és de 85 dB(A), mesurat a 3 metres i en l’eix de màxima radiació.
   4. 4. El nivell d’emissió sonora màxim en el cas que emetin a ambients interiors comuns o d’ús compartit, és de 70 dB(A) a 3 m i en l’eix de la màxima radiació.

Annex 9. Requeriments tècnics dels limitadors-enregistradors

Aquest dispositiu té com a funció limitar l’equip de reproducció/amplificació sonora i/o audiovisual. A més a més, ha d’enregistrar en suport físic estable els nivells sonors generats a l’interior de l’establiment.

Per a l’avaluació i el control del nivell d’immissió, l’equip ha d’utilitzar les dades reals d’aïllament acústic a soroll aeri existent entre l’activitat i el receptor més exposat. L’equip ha de permetre programar com a mínim l’aïllament acústic entre 63Hz – 2000Hz en octaves o terços d’octava entre l’activitat i el recinte protegit més exposat.

1. 1. Requeriments tècnics del limitador enregistrador
   • - El limitador-enregistrador ha de complir els requeriments següents:
   • - Permetre programar els límits d’emissió a l’interior de l’activitat, i la immissió a l’habitatge més exposat o a l’exterior de l’activitat per als diferents períodes horaris (dia/nit).
   • - Disposar d’un micròfon extern que reculli el nivell sonor dins del local. Aquest dispositiu estarà degudament calibrat amb l’equip electrònic per detectar possibles manipulacions i se n’ha de poder verificar el seu funcionament correcte amb un sistema de calibratge.
   • - El micròfon de control de l'equip limitador ha de ser com a mínim de tipus 2 i ha de garantir poder treballar per bandes d'octava completes entre 63 Hz i 5 kHz.
   • - Permetre programar horaris d’emissió musical diferents per a cada dia de la setmana (hora d’inici i hora d’acabament), i introduir horaris extraordinaris per a festivitats determinades (Cap d’Any, Sant Joan, etc.).
   • - L’accés a la programació d’aquests paràmetres ha d’estar restringit als tècnics municipals autoritzats, mitjançant sistemes de protecció mecànics o electrònics (paraula de pas).
   • - L’equip ha de guardar un historial on aparegui el dia i l’hora quan es van realitzar les últimes programacions en format [any : mes : dia : hora].
   • - Emmagatzematge, mitjançant suport físic estable, els nivells sonors (nivell de pressió sonora continu equivalent amb ponderació freqüencial A) i de les possibles manipulacions esdevingudes amb una periodicitat programable entre 5 i 15 minuts. L’equip limitador ha de permetre emmagatzemar aquesta informació durant un temps de, com a mínim, un mes.
   • - Disposar d’un sistema de verificació que permeti detectar possibles manipulacions tant de l’equip musical com de l’equip de limitació, i si aquestes es realitzessin quedarien emmagatzemades en una memòria interna de l’equip.
   • - Poder detectar altres fonts que puguin funcionar de manera paral·lela a/als l’equip/s limitat/s.
   • - Disposar de sistema de precintament de les connexions i del micròfon.
   • - Disposar d’un sistema que impedeixi la reproducció musical i/o audiovisual en el cas que l’equip limitador es desconnecti de la xarxa elèctrica i/o del sensor.
   • - Sistema d’accés a l’emmagatzematge dels registres en format informàtic per part dels serveis tècnics municipals o d’empreses degudament acreditades per l’ajuntament.
   • - Tenir la capacitat d'enviar de manera automàtica a l'Ajuntament les dades emmagatzemades durant cadascuna de les sessions. El sistema de transmissió haurà de ser compatible amb el tipus de transmissió i protocol que defineixi l'Ajuntament.
   • - Disposar d’un sistema telemàtic per a la visualització de les dades en temps real.
   • - Disposar d'un sistema automàtic de transmissió telemàtica de les dades emmagatzemades. E sistema de transmissió haurà de ser executable a traves d'una aplicació universal accessible pels serveis tècnics municipals a través d'una pàgina web amb accessos restringits al contingut dels mateixos.
2. 2. Garantia del limitador-registrador.
   1. 2.1. Certificació del sistema de limitació.

      A fi de garantir les condicions anteriors, s'exigirà al fabricant o importador dels aparells que hagin estat homologats respecte a la norma que els sigui d'aplicació, per la qual cosa hauran de disposar del certificat corresponent en que s'indiqui el tipus de producte, marca comercial, model, fabricant, peticionari, norma de referència base per a la seva homologació i resultat.

      El tècnic o l'empresa instal·ladora del sistema de limitació, degudament autoritzat pel fabricant, expedira un certificat en el qual hauran de constar les dades seguents:

      • - Descripció tècnica del sistema de limitació instal·lat. Si es un sistema comercialitzat, descripció del model i del numero de sèrie.
      • - Especificar el sistema de transmissió de dades enregistrades pel limitador-enregistrador.
      • - Plànol d'ubicació del micròfon registrador del limitador respecte als altaveus instal·lats.
      • - Característiques tècniques, segons el fabricant, de tots els elements que integren la cadena de so.
      • - Paràmetres de programació del limitador: nivells sonors màxims, horari (dia/nit), horari de funcionament, periodicitat de l'emmagatzematge, corba d’aïllament acústic, etc.
      • - Esquema unifilar de la connexió de tots els elements, incloent-hi el limitador-registrador, i identificantlos.
      • - Declaració expressa sobre la impossibilitat tècnica de funcionament de l'equip de so sense l’activació del sistema de limitació (sense vulneració).
      • - Aportar mesures que garanteixin el compliment dels valors límit d'immissió establerts a l'annex II.7. La mesura es realitzarà amb els controls dels equips de so al màxim nivell. Qualsevol canvi o modificació del sistema de reproducció musical suposarà la realització d'un nou informe d'instal·lació.
   2. 2.2. Obligacions del titular del limitador-registrador.

      El cost de la transmissió telemàtica de dades del limitador-enregistrador serà assumida pel titular de l'activitat. El titular del dispositiu queda obligat a subscriure un contracte de manteniment del sistema de limitació amb l'empresa o el tècnic instal·lador. Aquest contracte garantirà com a mínim:

      • - Una revisió anual, en la qual es lliurarà un certificat de conformitat de la instal·lació.
      • - La transmissió de les dades.
      • - En cas d'avaria de l'equip, la reparació o substitució d'aquest serà en un termini no superior a una setmana des de l'aparició de l'avaria. El titular de l'activitat queda obligat a conservar els certificats de conformitat com a mínim durant 5 anys. També serà responsable de tenir un exemplar del llibre d'incidències del limitador, que estarà a disposició dels tècnics municipals que ho sol·licitin, en el qual hi haurà de quedar clarament reflectida qualsevol anomalia patida per l'equip, així com la seva reparació o substitució pel servei oficial de manteniment, amb indicació de la data i el tècnic responsable. Totes les avaries s’hauran de comunicar a l’Ajuntament.
3. 3. Protocol de transmissió de dades a Sentilo Terrassa.

   En la mesura que els fabricants adaptin els seus aparells per fer-ho possible, l’Ajuntament de Terrassa podrà establir l’obligatorietat d’enviar un subconjunt de les dades enregistrades a la plataforma Sentilo

   Terrassa. Aquest subconjunt de dades es definirà en un document d’especificacions tècniques per al protocol de transmissió de dades que es lliurarà als titulars de les activitats i les empreses instal·ladores en el moment que es determini la necessitat de la instal·lació d’aquest dispositiu.

Annex 10. Classificació de les activitats en funció del nivell d’immissió acústica dins el seu recinte (als efectes de realitzar estudis teòrics de sorolls)

Grup I Major o igual a 95 dB(A)

• - Discoteca.
• - Sales de ball.
• - Sales de festa amb espectacle.
• - Karaokes.
• - Restaurants musicals amb música produïda en directe.
• - Locals per a assaigs musicals o similars.
• - Estudis d’enregistrament de so.
• - Teatres.
• - Cinemes.
• - Auditoris.
• - Taller de reparació de vehicles amb xapa.
• - Serralleries.
• - Manyeries.
• - Tallers d’alumini.
• - Planxisteria.
• - Sales de concert.
• - Centres docents de música, teatre, dansa i similars.

Grup II entre 90 – 94 dB(A)

• - Bars musicals.
• - Restaurants musicals sense música produïda en directe.
• - Jocs i apostes, recreatius i esportius.
• - Tallers de reparació de motos i cotxes.
• - Tallers mecànics.
• - Fusteries, ebenisteries i similars.
• - Túnels de rentat de vehicles.
• - Obradors industrials.

Grup III entre 85 – 89 dB (A)

• - Activitats de restauració que disposin d’equip de reproducció sonora amb un nivell $\mathsf { L } _ { \mathsf { A e q } , 6 0 \mathsf { s } }$ superior a 75 dB(A) a 1 metre de la font.
• - Botigues de pa i pastisseria amb obrador.
• - Impremtes, copisteries i similars.
• - Tallers de confecció i similars.
• - Bugaderies, tintoreries.
• - Tallers d’enquadernació.
• - Botigues d’exposició i venda d’animals.
• - Botigues d’animals de companyia. Activitats d’alberg i/o reproducció i nuclis zoològics.
• - Garatges i aparcaments.
• - Establiments alimentaris en règim d’autoservei.
• - Gimnasos.
• - Atraccions recreatives.
• - Carnisseries amb obrador.
• - Centres de culte.

Grup IV inferior o igual a 84 dB(A)

• - Activitats de restauració que no disposin d’un sistema de reproducció de so.
• - Activitats de restauració que disposin d’equip de reproducció sonora amb un nivell $\mathsf { L } _ { \mathsf { A e q } , 6 0 \mathsf { s } }$ inferior o igual a 75 dB(A) a 1 metre de la font.
• - Local de pràctiques psicofísiques no esportives.
• - Comerços alimentaris especialistes i polivalents alimentaris.
• - Comerços no alimentaris.
• - Especialistes alimentaris amb degustació.
• - Magatzems.
• - Consultoris mèdics i clíniques.
• - Oficines, despatxos o serveis d’ús administratiu.
• - Residències, casals i similars.
• - Botigues de pa i pastisseria sense obrador i/o terminal de cocció.
• - Activitats culturals i socials (exposicions, museus, sales de conferències...).
• - Ludoteques.
• - Locutoris.
• - Centres veterinaris
• - Altres centres docents.
• - Altres tallers.

Annex 11. Contingut mínim dels informes de mesurament

Els informes tècnics que es deriven d’un mesurament sonomètric o de vibracions realitzats han de contenir, com a mínim:

1. 1. Antecedents (peticionari, dates de l’informe i dels mesuraments, identificació,...).
2. 2. Objecte dels mesuraments.
3. 3. Procediment de mesurament. Breu descripció, referències normatives.
4. 4. Descripció de la sensibilitat acústica de la zona d’acord amb el mapa de capacitat acústica. Entorn dels mesuraments (característiques urbanístiques i zonificació, descripció de l’entorn, receptors i/o nuclis habitats més exposats...).
5. 5. Fonts de soroll: localització i descripció general, característiques de les fonts de soroll, característiques del soroll (presència de fases, components tonals, impulsius, baixa freqüència...). En la mesura que sigui possible s’ha de donar informació de la font de soroll amb fotografies.
6. 6. Descripció dels punts de mesurament escollits i ubicació gràfica (en croquis, plànol...).
7. 7. Equips de mesurament (marca, model i número de sèrie) i estat de calibració (sonòmetre, calibrador,...). Resultats de la verificació inicial i final.
8. 8. Descripció del mesurament i resultats. Identificació del punt, dia i hora, tècnic responsable, unitats i paràmetre, temps d’integració, intervals de mesurament, característiques, resultats obtinguts..., indicant per a cada una les possibles incidències que puguin afectar el resultat i la percepció qualitativa del tècnic.
9. 9. Condicions meteorològiques existents, en el cas de mesuraments en ambient exterior.
10. 10. Determinació dels nivells d’immissió.
11. 11. Avaluació i compliment (càlculs i anàlisis, avaluació del compliment de la normativa que sigui d’aplicació...).
12. 12. Conclusions amb taules resumides.
13. 12. Data i signatura dels tècnics responsables dels mesuraments.

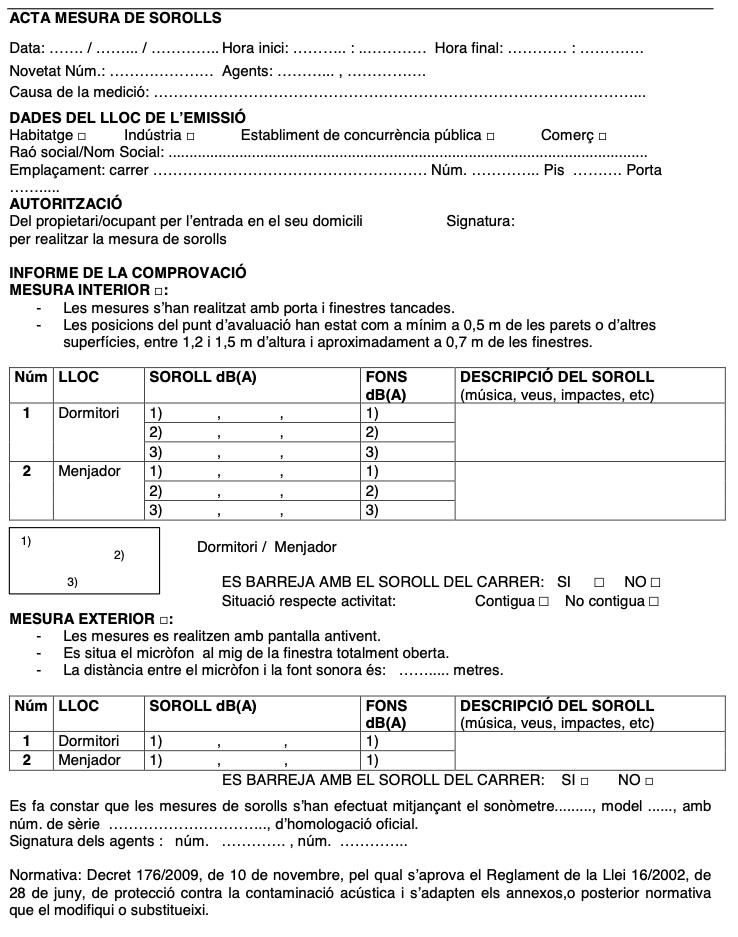

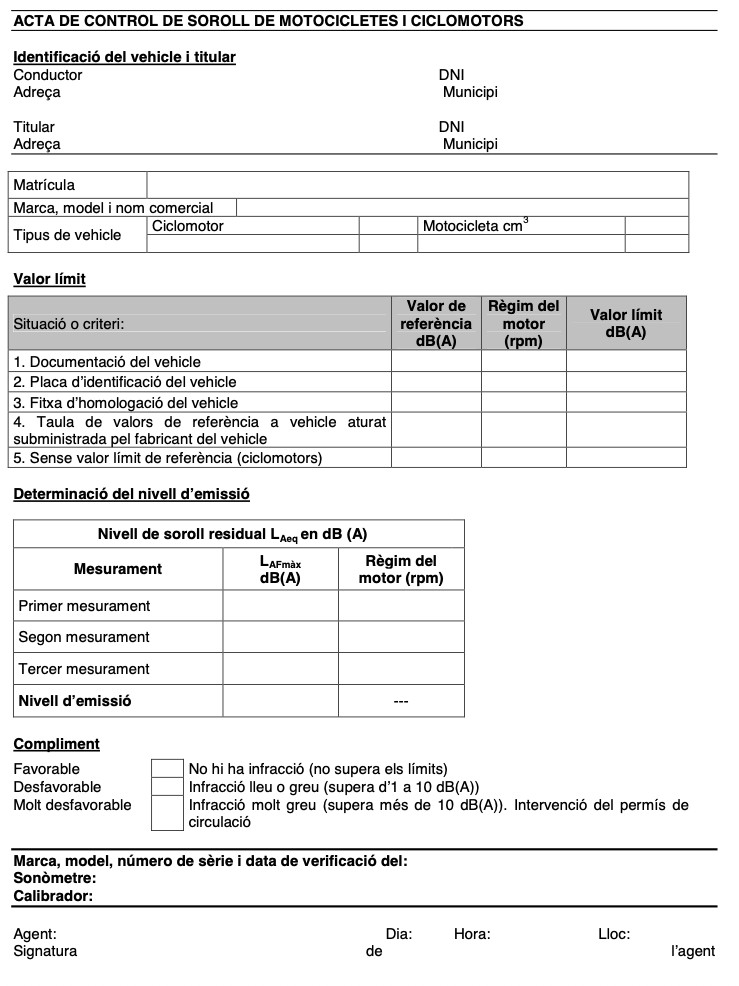

Annex 12. Models d’acta

Annex 13. Actuacions en directe en locals d’activitats recreatives.

El contingut mínim dels estudis acústics que caldrà presentar per realitzar actuacions en directe serà el següent:

1. 1. Antecedents (peticionari, expedient de l’autorització o comunicació d’activitat, descripció del local, zona de sensibilitat acústica, compatibilitat urbanística de l’ús, càlcul del VAS del vector sorolls, etc.)
2. 2. Objecte de l’estudi.
3. 3. Declaració del tipus d’actuacions en directe que es vol realitzar.
4. 4. Identificació del receptor o receptors més afectats.
5. 5. Informe sobre l’aïllament acústic del local a soroll aeri i a soroll d’impacte respecte del receptor més afectat, emès per una entitat de prevenció de la contaminació acústica degudament acreditada en el camp “Mesurament de la qualitat acústica de l’edificació (QE
6. 6. Determinació del nivell d’immissió sonora màxim previst a l’interior del local d’activitat en funció del tipus d’actuacions que es vol portar a terme.
7. 7. Determinació dels nivells d’immissió previstos en els recintes receptors més afectats.
8. 8. Llista de condicionants sota els quals s’haurà de portar a terme les actuacions per tal que els contingut de l’estudi sigui vàlid.
9. 9. Avaluació i compliment (càlculs i anàlisi).
10. 10. Conclusions amb taules resumides.
11. 11. Data i signatura dels tècnics responsables de l’estudi.

Annex 14. Actuacions musicals a la plaça vella.

En la instal·lació d’equips electroacústics per a la realització de concerts i actuacions musicals de gran format, des d’un escenari no permanent situat habitualment al costat est de la plaça, promoguts per entitats públiques o privades així com pel mateix Ajuntament, s’haurà de tenir en compte les següents prescripcions tècniques:

• - Els Line Array d’altaveus es situaran en els dos extrems del frontal de l’escenari, amb un gir de ${ 3 0 ^ { \circ } }$ respecte la línia longitudinal en direcció al públic, encarats al centre de la plaça.
• - Els altaveus dels subgreus es situaran en el frontal de l’escenari, entre les dues Line Array d’altaveus, orientats de cara al públic.
• - S’utilitzarà un aparell limitador-enregistrador homologat per controlar l’emissió sonora de l’actuació musical, de manera que a les façanes veïnes més exposades no es superin els nivells màxims indicats a l’article 16.1 de l’articulat.

El nivell d’immissió sonora en l’ambient exterior davant les façanes veïnes més exposades haurà de ser controlar per l’empresa que sonoritzi el concert o actuació musical durant la realització de les proves de so i els resultats es tindran en compte per a la programació dels nivells d’emissió del limitador.

L’empresa encarregada de la sonorització del concert o actuació musical haurà de conservar els registres del limitador de so com a mínim fins a un mes després de la realització de l’actuació musical, termini en el que l’Ajuntament podrà requerir-li les dades a través del promotor.
