Datos de cálculo del CTE de 8.136 municipios, en abierto

Introducción

Antes de dibujar la primera línea de un proyecto hay una serie de datos que siempre hay que buscar. ¿Qué zona climática tiene el municipio? ¿Qué aceleración sísmica? ¿Qué sobrecarga de nieve? Cada uno está en un documento distinto del CTE o de la NCSE-02, y casi siempre en una tabla por provincia o en un mapa.

Por eso tenemos una base de datos pública de municipios: los 8.136 municipios de nuestra base geográfica, cada uno con su ficha. Es gratuita, no pide cuenta y se ha convertido en la puerta de entrada de muchos estudios, promotores y técnicos que necesitan un dato rápido. Hemos rediseñado la ficha para que ese dato se encuentre de un vistazo y se pueda citar.

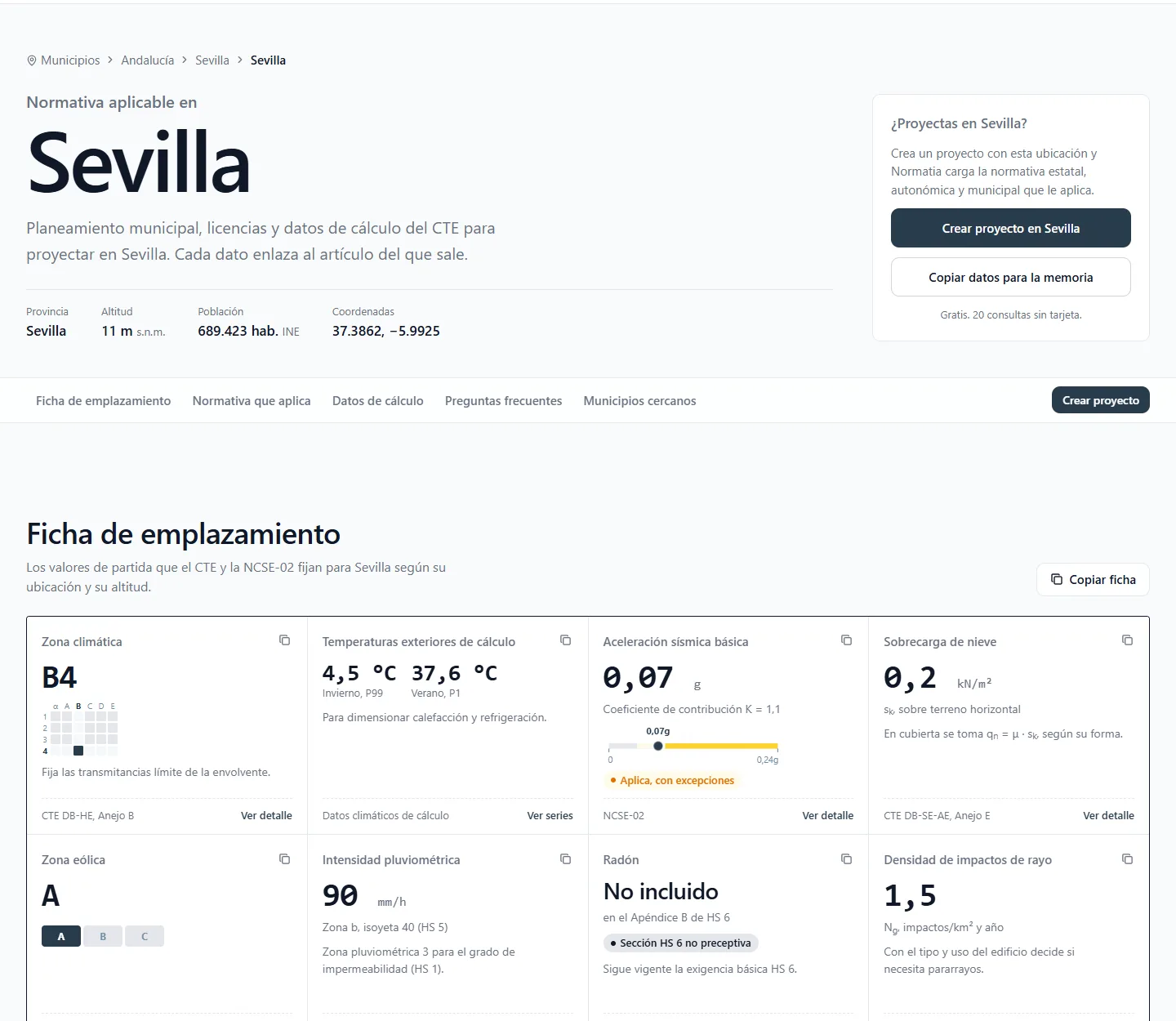

Ficha de Sevilla: cabecera con la normativa aplicable y la ficha de emplazamiento con zona climática B4, temperaturas de cálculo, aceleración sísmica, nieve, viento, lluvia, radón y rayo

Qué datos da cada ficha

Lo primero que ves es la ficha de emplazamiento: ocho datos de partida, cada uno con la norma que lo fija.

Dato	Norma
Zona climática	CTE DB-HE, Anejo B
Temperaturas exteriores de cálculo (invierno P99 y verano P1)	Datos climáticos de cálculo
Aceleración sísmica básica	NCSE-02
Sobrecarga de nieve	CTE DB-SE-AE, Anejo E
Zona eólica	CTE DB-SE-AE, Anejo D
Intensidad pluviométrica	CTE DB-HS 5
Radón	CTE DB-HS 6, Apéndice B
Densidad de impactos de rayo	CTE DB-SUA 8

Cada dato tiene su detalle. Por ejemplo, la zona climática te lleva a las transmitancias límite de la envolvente, y la aceleración sísmica te dice si aplica la norma sismorresistente y con qué excepciones. Más abajo están los datos de cálculo ampliados, entre ellos la irradiación solar global y la temperatura del agua de red.

Algo más que datos

La ficha también reúne:

La normativa que aplica en los tres niveles: el Código Técnico y la normativa estatal, la autonómica y el planeamiento municipal, cuando lo tenemos en el catálogo.
Los anuncios de urbanismo del municipio, que salen del radar normativo: modificaciones del planeamiento, aprobaciones y ordenanzas.
Preguntas frecuentes y los municipios cercanos, para comparar.

Para copiarlo en la memoria

Cada dato tiene un botón para copiarlo, y la ficha entera se copia de una vez, con la referencia normativa de cada valor. Pensado para pegarlo en la memoria del proyecto tal cual.

Y aquí hay un detalle de cómo está hecho. Las reglas que formatean cada valor y deciden su estado (si el sismo obliga a aplicar la norma, si el radón pide protección) son las mismas que usa el resumen de cada proyecto. Por eso las líneas que copias de la ficha pública coinciden con las que copias desde tu proyecto. Un dato, una forma de escribirlo.

Lo que viene

Si proyectas en un municipio, desde su ficha puedes crear el proyecto directamente. Normatia carga entonces la normativa estatal, autonómica y municipal que le aplica, y a partir de ahí se suman el inmueble, las afecciones, los cálculos y el radar.
